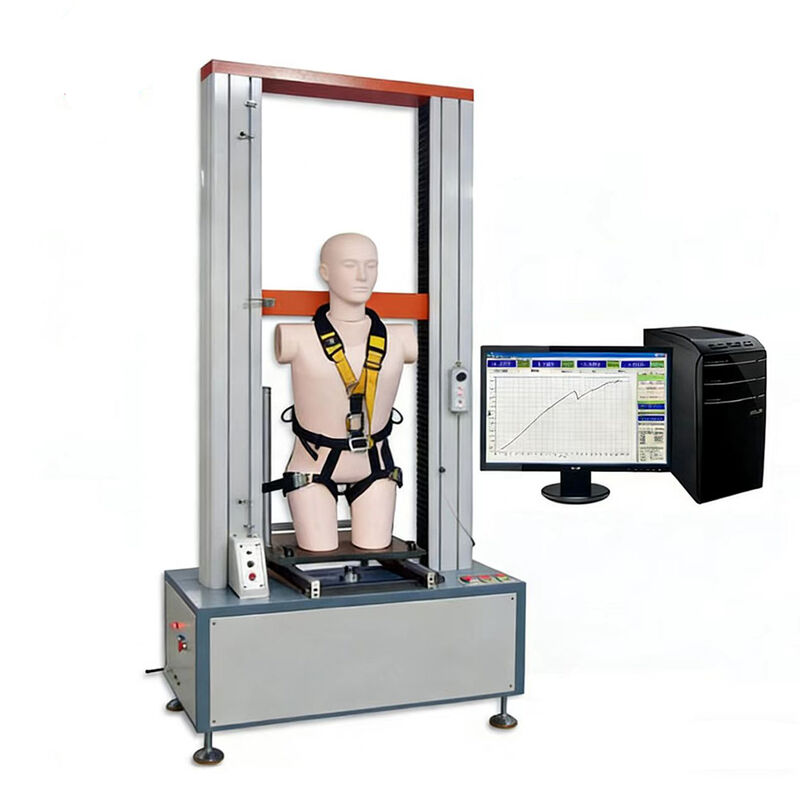

- Υψηλής ακρίβειας καθολική δοκιμή με δυνατότητες μέγιστου φορτίου έως 20KN και κλάση ακρίβειας 0.5, αυτό το μηχάνημα παρέχει αξιόπιστες δοκιμές έντασης, συμπίεσης, κάμψης, κοπής και ξεφλούδωσης για μέταλλα, πλαστικά, καουτσούκ και σύνθετα.
- Προσφέρει ταχύτητες δοκιμής από 0,01-500 mm/min και αποτελεσματικό διάστημα τράβηξης έως 800 mm (προσαρμόσιμο), με ακρίβεια μετατόπισης εντός ± 0,2% και συλλογή δεδομένων σε πραγματικό χρόνο.
- Προχωρημένο Σύστημα Ελέγχου και Εξυπηρέτησης Ενεργοποιείται από TECO / Panasonic κινητήρες ελεγχου και υψηλής ακρίβειας βίδες σφαίρας, εξασφαλίζοντας ομαλή λειτουργία.και υπολογισμός του μοδίου.
- Ακολουθεί τα πρότυπα ASTM, ISO και DIN, όπως ASTM D638, ISO527 και ISO178, κατάλληλα για επιθεώρηση ποιότητας σε βιομηχανίες, όπως αυτοκινητοβιομηχανία, υφαντουργία και οικοδομικά υλικά.
- Χρησιμοποιήσιμες και επεκτάσιμες δυνατότητες: προβολή καμπυλών με βάση τον υπολογιστή, ανάλυση δεδομένων και εκτύπωση αναφορών.
Βασικά χαρακτηριστικά:
Ο κύριος ελεγκτής υιοθετεί τον πιο προηγμένο επεξεργαστή ARM 32-bit στον 21ο αιώνα και η ταχύτητα επεξεργασίας του φτάνει στο επίπεδο ενός υπολογιστή γενικής χρήσης επιπέδου Pentium.Σε σύγκριση με το παραδοσιακό σύστημα μέτρησης και ελέγχου μικρουπολογιστών με ένα μόνο τσιπ 8 bit, η συνολική απόδοση βελτιώνεται σημαντικά, η ταχύτητα λειτουργίας είναι ταχύτερη και η ακρίβεια ελέγχου είναι υψηλότερη.
Η κεντρική συσκευή απόκτησης δεδομένων υιοθετεί την τελευταία υπερ-υψηλής ακρίβειας 24-bit AD στις Ηνωμένες Πολιτείες, και ο ρυθμός δειγματοληψίας μπορεί να φτάσει τις 2000 φορές ανά δευτερόλεπτο,που μπορεί να συλλάβει την στιγμιαία διαδικασία αλλαγής ισχύοςΗ αρχική τεχνολογία βαθμονόμησης 6 σημείων χρησιμοποιείται για την περαιτέρω βελτίωση της ακρίβειας και η ακρίβεια μέτρησης δύναμης είναι καλύτερη από το εθνικό πρότυπο 0,5 επιπέδου (το υψηλότερο επίπεδο).
Η μέτρηση του κωδικοποιητή μετατόπισης υιοθετεί την τεχνολογία τετραπλάσιας συχνότητας, η οποία αυξάνει την ανάλυση μετατόπισης κατά 4 φορές, έως 0,0005 mm.
Υπάρχουν δύο τρόποι ελέγχου εξόδου παλμού και τάσης, οι οποίοι μπορούν να ελέγχουν οποιονδήποτε κινητήρα servo,κινητήρας μεταβλητής συχνότητας ή κινητήρα συνεχούς ρεύματος με διεπαφή ελέγχου παλμού ή τάσης για την επίτευξη ομαλής ρυθμίσεως ταχύτητας χωρίς βήματαΕπιπλέον, υπάρχουν έξοδα σήματος εναλλαγής, όπως επάνω, κάτω και στάση, τα οποία μπορούν να χρησιμοποιηθούν απευθείας.υδραυλικές και άλλες συσκευές ισχύος.
Η προηγμένη ταχύτητα, μετατόπιση και δύναμη τρεις κλειστές τεχνολογίες κύκλου μπορούν να συνειδητοποιήσουν ακριβή αυθαίρετο έλεγχο μορφής κύματος.
Πλούσια δυνατότητα επέκτασης διεπαφής: έως 4 κανάλια αναλογικής εισόδου 24 bit, 3 κανάλια αναλογικής εξόδου 16 bit, 3 κανάλια εξόδου παλμού, 3 κανάλια εισόδου φωτοηλεκτρικού κωδικοποιητή φάσης AB,9 κανάλια ψηφιακής εισόδου, 8 κανάλια ψηφιακής εξόδου, 1 διεπαφή USB, 1 διεπαφή RS232, 1 διεπαφή RS485, 4 διεπαφές LCD, 1 διεπαφή παράλληλου μικροτυπωτή, 1 διεπαφή σειριακού μικροτυπωτή,Διασύνδεση πληκτρολογίου μήτρας 1 8×4.
Όλες οι διεπαφές εισόδου και εξόδου υιοθετούν τεχνολογία φωτοηλεκτρικής απομόνωσης υψηλής ταχύτητας, η οποία έχει ισχυρή αντιανταναγκαστική ικανότητα!
Τεχνικές παραμέτρους:
| Σχήμα |
Δελτίο ΕΚΑΧ |
| Μέγιστο φορτίο |
Προαιρετικά εντός των 100N, 200N, 500N, 1KN, 2KN, 5KN, 10KN, 20KN |
| Τάξη ακρίβειας |
Επίπεδο 0.5 |
| Περιοχή αποτελεσματικής δύναμης |
00,4% 100% (επίπεδο 0,5) |
|
Δύναμη
Ακριβότητα μέτρησης
|
Μέσα στο ± 1% της αναφερόμενης τιμής/Μέσα στο ± 0,5% της αναφερόμενης τιμής |
|
Μηχανή δοκιμής
Απόφαση
|
Το μέγιστο φορτίο είναι 1/200000, δεν υπάρχει διαίρεση μεταξύ εσωτερικού και εξωτερικού και η ανάλυση παραμένει αμετάβλητη καθ 'όλη τη διάρκεια της διαδικασίας |
| Κελίδα φόρτωσης |
Βασική διαμόρφωση: ένας αισθητήρας τάσης και πίεσης (μέγιστο φορτίο)
Διευρυμένη διαμόρφωση: μπορούν να προστεθούν πολλοί αισθητήρες
|
| Αποτελεσματικό πλάτος δοκιμής |
390 mm (μπορεί να διευρυθεί σύμφωνα με τις απαιτήσεις του πελάτη) |
| Αποτελεσματικός χώρος τέντωσης |
400, 500, 600mm, 800mm (μπορεί να αυξηθεί σύμφωνα με τις απαιτήσεις του πελάτη) |
| Πεδίο ταχύτητας δοκιμής |
00,01 ̇ 500 mm/min |
| Ακριβότητα μέτρησης της μετατόπισης |
Μέσα στο ±0,5% της αναφερόμενης τιμής/Μέσα στο ±0,2% της αναφερόμενης τιμής |
