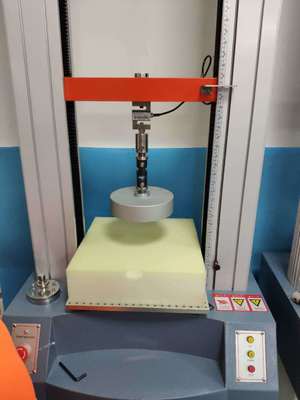

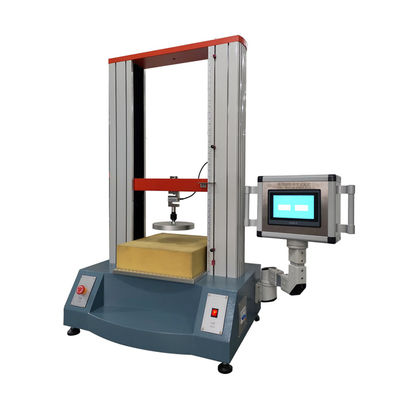

Μηχανή Δοκιμής Σκληρότητας Αφρού Στρώματος IFD, Εξοπλισμός Δοκιμής Αντοχής σε Εφελκυσμό
Προβολή λεπτομερειών προϊόντος
Κύριες Λειτουργίες:
Αυτό το μηχάνημα δοκιμών έχει σχεδιαστεί για την αξιολόγηση εύκαμπτων υλικών με μεγάλη παραμόρφωση, συμπεριλαμβανομένου του καουτσούκ, των πλαστικών, του δέρματος και παρόμοιων υλικών. Εκτελεί δοκιμές εφελκυσμού, σχισμής, αντοχής συγκόλλησης, ξεφλουδίσματος και άλλες, εξοπλισμένο με επιμηκυνσιόμετρο μεγάλης παραμόρφωσης για ακριβή μέτρηση δειγμάτων.
Εφαρμοστέες Βιομηχανίες:
Χρησιμοποιείται ευρέως στον ποιοτικό έλεγχο σε πολλούς τομείς, συμπεριλαμβανομένων των καουτσούκ & πλαστικών, μεταλλουργίας, κατασκευών, ηλεκτρονικών, αυτοκινητοβιομηχανίας, υφασμάτων, υλικών συσκευασίας, επεξεργασίας τροφίμων, οργανολογίας, ιατρικού εξοπλισμού, πολιτικής πυρηνικής ενέργειας, αεροπορίας, ακαδημαϊκής έρευνας, τεχνικής εποπτείας, δομικών υλικών, κεραμικών και πετρελαϊκών/χημικών βιομηχανιών.
Αντίστοιχο Πρότυπο:
Ηλεκτρονική μηχανή δοκιμών γενικής χρήσης GB/T16491-1996
Τεχνικές Προδιαγραφές
| Μοντέλο | ZL-8001 Μηχανή Δοκιμής Αντοχής σε Εφελκυσμό με Σερβοκινητήρα Υπολογιστή |
|---|
| Μέγιστο φορτίο | 5KN, 10KN, 20KN, Μπορεί να προσαρμοστεί |
|---|
| Ακριβής βαθμός | 1 % /0.5 % |
|---|
| Ενεργό εύρος μέτρησης | 0.2%~100%(1βαθμός)/0.4%~100%(0.5 βαθμός) |
|---|
| Ακρίβεια μέτρησης | Εμφάνιση τιμής ±1%/Εμφάνιση τιμής ±0.5% |
|---|
| Ανάλυση δοκιμαστή | Μέγιστο φορτίο 1/200000, ανεξαρτήτως εσωτερικής και εξωτερικής, σταθερή ανάλυση |
|---|
| Αισθητήρας φορτίου | Βασική διαμόρφωση: αισθητήρας (μέγιστο φορτίο): ένας. Εκτεταμένη διαμόρφωση: μπορούν να προστεθούν περισσότεροι αισθητήρες |
|---|
| Ενεργό πλάτος δοκιμής | 390mm (μπορεί να διευρυνθεί σύμφωνα με τις απαιτήσεις του πελάτη) |
|---|
| Ενεργό διαδρομή εφελκυσμού | 800mm; 1000mm; 1200mm (μπορεί να αυξηθεί το ύψος σύμφωνα με τις απαιτήσεις του πελάτη) |
|---|
| Εύρος ταχύτητας δοκιμής | 0.001~200mm/min; 500mm/min (1000mm/min είναι προαιρετικό) |
|---|
| Ακρίβεια μέτρησης μετατόπισης | Ανοχή: ±0.5%/ ανοχή: ±0.2% |
|---|
| Παραμόρφωση μετρούμενου συστήματος | Ελάχιστο άνοιγμα: 10mm, Μέγιστο εύρος παραμόρφωσης: 800mm. Εκτεταμένη παραμόρφωση: Ελάχιστο άνοιγμα: 25mm, 50mm, 100mm, εύρος παραμόρφωσης: 5mm, 10mm, 25mm |
|---|
| Ακρίβεια μετρούμενης παραμόρφωσης | Ανοχή: ±0.5% (σύμφωνα με την απαίτηση του πελάτη για επιλογή μεγαλύτερης ή μικρότερης παραμόρφωσης) |
|---|
| Ασφάλεια | Ηλεκτρονική προστασία ορίου |
|---|
| Συσκευή κίνησης πλατφόρμας δοκιμής | Δύο ταχύτητες, γρήγορη/αργή, για έλεγχο, μπορεί να κάνει jog |
|---|
| Επιστροφή | Χειροκίνητη ή αυτόματη λειτουργία. Μετά τη δοκιμή, ο κινούμενος σίδηρος επιστρέφει στην αρχική θέση με τη μέγιστη ταχύτητα με χειροκίνητη ή αυτόματη λειτουργία |
|---|
| Προστασία υπερφόρτωσης | Υπερφόρτωση 10%, αυτόματη προστασία |
|---|
| Σφιγκτήρας | Ένα σετ σφιγκτήρα εφελκυσμού |
|---|
| Μέγεθος μηχανής | 80x55x220cm (μήκος*πλάτος*ύψος) |
|---|
| Σύστημα ισχύος | Σερβοκινητήρας AC υψηλής απόδοσης + Οδηγός + σφαιρική βίδα υψηλής ακρίβειας |
|---|
| Τροφοδοσία | 220V, 50HZ |
|---|
| Ισχύς | 0.4KW (ανάλογα με τη διαφορετική ζήτηση δύναμης, χρησιμοποιώντας διαφορετικό κινητήρα) |
|---|
| Βάρος μηχανής | (περίπου) 250 Kg |
|---|
| Μονάδες | Kg, N, LB, TON, μπορούν να ανταλλαχθούν |
|---|
Σύνοψη Εξοπλισμού
Ο Ηλεκτρονικός Εξοπλισμός Δοκιμής Εφελκυσμού Συνδυάζει την ηλεκτρονική τεχνολογία με τη μηχανική μετάδοση για ακριβή μέτρηση ταχύτητας φορτίου και δύναμης. Διαθέτει υψηλή ακρίβεια και ευαισθησία για τη μέτρηση και τον έλεγχο φορτίου, μετατόπισης, ικανό για δοκιμές σταθερής ταχύτητας φόρτισης και μετατόπισης. Απλό στη λειτουργία, είναι ιδανικό για ποιοτικό έλεγχο γραμμής παραγωγής, που χρησιμοποιείται κυρίως για τη δοκιμή μη μεταλλικών και μεταλλικών υλικών με φορτία μικρότερα από 2 τόνους.
Δοκιμαζόμενα Αντικείμενα σε Μηχανή Δοκιμής Σερβοκινητήρα Υπολογιστή
- Τάση εφελκυσμού
- Αντοχή εφελκυσμού
- Ρυθμός επιμήκυνσης στο σπάσιμο
- Σταθερή τάση
- Ρυθμός τάσης στο σπάσιμο
- Αντοχή τάσης
- Αντοχή σχισμής
- Η τιμή της δύναμης σε οποιοδήποτε σημείο
- Ρυθμός επιμήκυνσης σε οποιοδήποτε σημείο
- Αντοχή εφελκυσμού
- Δύναμη πρόσφυσης και η κορυφή της δύναμης
Κύρια Χαρακτηριστικά
Διαθέτει φωτοηλεκτρικό κωδικοποιητή για μέτρηση μετατόπισης, ενσωματωμένο μικροελεγκτή με πολυλειτουργικό λογισμικό που συνδυάζει μέτρηση, έλεγχο, υπολογισμό και αποθήκευση. Υπολογίζει αυτόματα την τάση, τον ρυθμό επιμήκυνσης (με επιμηκυνσιόμετρα), την αντοχή εφελκυσμού, τον ελαστικό συντελεστή και τα στατιστικά αποτελέσματα. Καταγράφει μέγιστα σημεία, σημεία θραύσης και καθορισμένες τιμές. Ο υπολογιστής εμφανίζει δυναμικές καμπύλες δοκιμής και επεξεργάζεται δεδομένα, με δυνατότητες ανάλυσης μετά τη δοκιμή, συμπεριλαμβανομένης της μεγέθυνσης καμπύλης, της εκτύπωσης αναφορών και της επεξεργασίας δεδομένων.
Χαρακτηριστικά Λογισμικού
- Τυπική αρθρωτή λειτουργία που καλύπτει πρότυπα δοκιμών GB, ASTM, DIN, JIS, BS
- Βάση δεδομένων πληροφοριών προϊόντων με αυτόματη διόρθωση βάσει τύπου
- Διπλός Επεξεργαστής Αναφορών με προσαρμόσιμες μορφές (πρόγραμμα δοκιμής + EXCEL)
- Μετατρέψιμες μονάδες για μετρήσεις μήκους και δύναμης
- Αυτόματη βελτιστοποιημένη κλίμακα γραφικών με πολλαπλές λειτουργίες εμφάνισης
- Δυνατότητα εξόδου σε μορφή EXCEL
- Αυτόματη/χειροκίνητη διατήρηση αποτελεσμάτων με ολοκληρωμένες δυνατότητες υπολογισμού
- Λειτουργία εξόδου ιστορικών δεδομένων

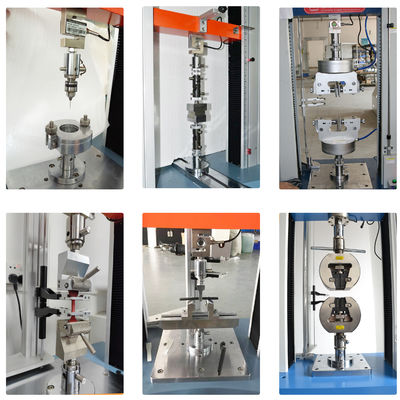

Προσαρμογή αξεσουάρ σφιγκτήρων
