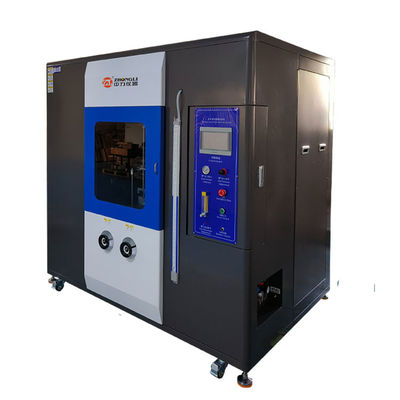

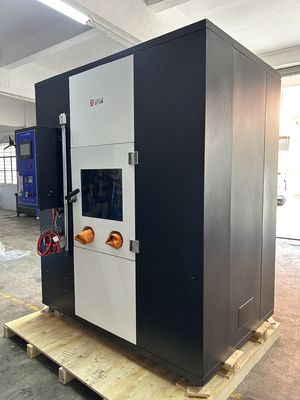

Δοκιμή φλόγας VW-1 για καλώδια Οριζόντιο δείγμα δοκιμής καύσης FT2 UL1581 Δοκιμαστική μηχανή καύσης ενός καλωδίου και καλωδίων

Σύνοψη προϊόντος:

Η μηχανή ανθεκτική στη φλόγα καλωδίων και συρμάτων πληροί τις απαιτήσεις του UL1581-2001, το οποίο τμήμα του 1060 (όρθια καύση και δοκιμή FT1), 1061 (δοκιμή καύσης καλωδίων), 1080 (δοκιμή καύσης VW-1), 1090 (δοκιμή καύσης του

ηλεκτρικού εξοπλισμού ’ σύρμα) και 1100 (Το δοκιμαστικό δείγμα προσανατολίζεται οριζόντια / δοκιμή καύσης FT2)

Σύνθεση εξοπλισμού:

Μηχανή δοκιμής + σύστημα ελέγχου + σύστημα ελέγχου εκτεταμένης καύσης υψηλής ακρίβειας + δοκιμή θερμοκρασίας

σύστημα + εξοπλισμός δοκιμών και εξάρτημα δοκιμών + σύστημα ελέγχου αέρα και ροής καύσης)

Εξάρτημα δοκιμών:

Θάλαμος δοκιμής:

Α,αυτός ο θάλαμος είναι κατασκευασμένος από ανοξείδωτο χάλυβα, ο οποίος έχει τα χαρακτηριστικά ωραίας εμφάνισης και σκουριάς διάβρωση.

Β,Το σύστημα εξαερισμού και απελευθέρωσης καπνού βρίσκεται στην κορυφή του θαλάμου, οπότε τα καυσαέρια θα απελευθερωθούν από τον θάλαμο μετά την ολοκλήρωση της δοκιμής (αυτή η τιμή δεν θα περιλαμβάνει το κόστος προσθήκης περιβαλλοντικών επεξεργασία συστήματα σύμφωνα με την περιβαλλοντική απαίτηση.

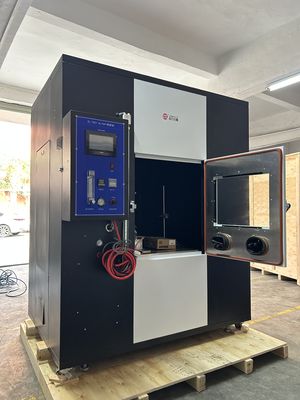

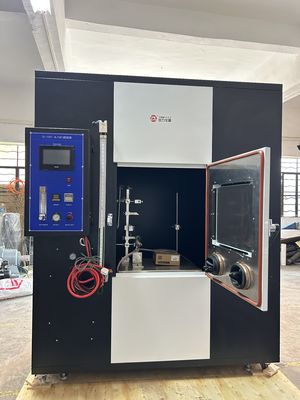

Γ,Η γυάλινη πόρτα από χάλυβα είναι τοποθετημένη στο μπροστινό μέρος του θαλάμου για διευκόλυνση της παρατήρησης της κατάστασης δοκιμής.

Δ,Ο πίνακας λειτουργίας είναι τοποθετημένος στα δεξιά της παρατηρούμενης πόρτας για διευκόλυνση της παρατήρησης της κατάστασης δοκιμής.

Ε,προδιαγραφή θαλάμου δοκιμής:200X120X200(CM),χωρητικότητα:4.8m3

Σύστημα ελέγχου:

(1)έξυπνη οθόνη αφής + έλεγχος PLC τχρόνος δοκιμής, η συχνότητα δοκιμής και ο εκτεταμένος χρόνος μπορούν να ρυθμιστούν και να καταγραφούν από την οθόνη αφής. Έχει το χαρακτηριστικό της υψηλής ευφυΐας, της λειτουργίας τύπου μενού, του απλού διαισθητικού και της ακρίβειας του αποτελέσματος δοκιμής

(2)μοντέλο ελέγχου χρονικού ρελέ:Ο χρόνος δοκιμής, η συχνότητα δοκιμής και ο εκτεταμένος χρόνος ελέγχονται από παραδοσιακό ρελέ για να διασφαλιστεί η ακρίβεια της δοκιμής αποτέλεσμα. (χρόνος καύσης 0~999.9S, χρόνος διακοπής καύσης: 0~99.9s συχνότητα καύσης: 1~9999 εκτεταμένος χρόνος 0~999.9S)

Εκτεταμένο σύστημα ελέγχου:

Σύστημα ελέγχου εκτεταμένης καύσης υψηλής ακρίβειας(σύστημα ελέγχου φωτογραφίας),καταγράφει αυτόματα το χρόνος διακοπής της καύσης και χωρίς εγγραφή χειροκίνητα για μείωση των ανοχών δοκιμής.

Σύστημα δοκιμής θερμοκρασίας:

(1)Θερμικός αισθητήρας(σωλήνας χαλκού και θερμοστοιχείο)--Κατασκευή σωλήνα από μεταλλικό χαλκό με υψηλή αγωγιμότητα, φλόγα 20mm για σωλήνα 1,75 g, φλόγα 125mm για σωλήνα 10 g.

(2)Θερμοστοιχείο τύπου Κ με σωλήνα από ανοξείδωτο χάλυβα διαμέτρου 0,5 mm ως επένδυση.

(3)Έξυπνη λίστα θερμοκρασίας PID που ταιριάζει με θερμοστοιχείο τύπου Κ, η ένδειξη θα μπορούσε να είναι μεγαλύτερη από 1000℃.

Σύστημα ελέγχου αέρα και ροής αέρα καύσης:

Α,αέρας καύσης:μεθάνιο(καθαρότητα 98%,βεβαιώστε με πιστοποίηση προμηθευτή, ο θερμικός αριθμός είναι 998BTU

(Βρετανικός θερμικός μονάδα)/κυβικό πόδια.37.1 ανά κυβικό μέτρο mega joule(παρέχετε για τον εαυτό σας).

Β,σύστημα ελέγχου καύσης:

(1)κύρια περιλαμβάνουν: μετρητή ροής,βαλβίδες μείωσης πίεσης

(2)Μετρητής ροής:διόρθωση κατά το κριτήριο D3195 με μετρητή ροής του οποίου η ακρίβεια είναι τουλάχιστον 2%. Η κλίμακα ροής είναι 1000ml/min.

(3)Βαλβίδες μείωσης πίεσης καύσης:1 EA, η ροή αέρα μπορεί να μετατοπιστεί σε 10 λίβρες/κυβική ίντσα.
