BS 6387 IEC60331 BS8491 Μηχανή δοκιμής αντοχής σε πυρκαγιά καλωδίων και καλωδίων

BS 6387 IEC60331 BS8491 Μηχανή δοκιμής αντοχής σε πυρκαγιά καλωδίων και καλωδίων

Φωτιά από σύρμα και καλώδιο Μηχανή δοκιμής αντοχής (εξοπλισμός δοκιμής αντοχής σε πυρκαγιά):

Συμμόρφωση με τα πρότυπα:

Συμμόρφωση με το βρετανικό πρότυπο καλωδίων ανθεκτικών στη φωτιάBS 6387-2013"Προδιαγραφή των απαιτήσεων απόδοσης των καλωδίων για τη διατήρηση της ακεραιότητας του κυκλώματος υπό συνθήκες πυρκαγιάς".

Συμμορφώνεται επίσης μεΔελτίο ΕΚ 60331, BS 8491

Συμμόρφωση με το πρότυπο BS 8491-2008 "Μέθοδοι αξιολόγησης της ακεραιότητας κατά πυρκαγιάς καλωδίων ηλεκτρικής ενέργειας μεγάλης διαμέτρου που χρησιμοποιούνται ως συστατικά των συστημάτων ελέγχου καπνού και θερμότητας και άλλων ειδικών συστημάτων πυρκαγιάς".

GB/T19216.11-2003/IEC60331-11:1999 "Δοκιμή ακεραιότητας γραμμής για καλώδια και οπτικά καλώδια υπό συνθήκες πυρκαγιάς Μέρος 11: Εξέταση συσκευής - Ενιαία πηγή φωτιάς με θερμοκρασία φλόγας τουλάχιστον 750°C";

Πλήρως σύμφωνη με την GB/T19216.21-2003/IEC60331-21.1999 "Δοκιμή ακεραιότητας γραμμής για καλώδια και οπτικά καλώδια υπό συνθήκες πυρκαγιάς Μέρος 21: Διαδικασίες και απαιτήσεις δοκιμών - Δυναμική τάση 0,6/1.0 KV και κατώτερα καλώδια";

GB/T19216.23-2003/IEC60331-23:1999 "Δοκιμή ακεραιότητας γραμμής για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας Μέρος 23: Διαδικασίες και απαιτήσεις δοκιμής - Καλώδια δεδομένων".

πρότυπο δοκιμής GB/T19216.25-2003/IEC60331-25:1999 "Δοκιμή ακεραιότητας γραμμής για καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας Μέρος 25: Διαδικασίες και απαιτήσεις δοκιμών - Οπτικά καλώδια"·

Συμμορφώνεται επίσης με το πρότυπο GB/T 19666-2019 "Γενικοί κανόνες για τα ιμάντα και καλώδια με επιβράδυνση φλόγας και ανθεκτικά στη φωτιά".

Βασικές παραμέτρους ( Χαρακτηριστικά αντοχής στη φωτιά):

Σταθμός δοκιμών:1 σταθμός, κάθε φορά δοκιμάζεται ένα δείγμα.

Μέγεθος προϊόντος δοκιμής:μήκος> 1200 mm.

Το μηχάνημα αυτό διαθέτει συνολικά 3 δαχτυλίδια στήριξης καλωδίου.Είναι κατάλληλο για τη δοκιμή κατά πόσον το καλώδιο ή το οπτικό καλώδιο διατηρεί την ακεραιότητα της γραμμής όταν η φλόγα είναι τουλάχιστον 750 °C..

Πυροβολιστής:Η αυτοσχέδια Venturi αναπνευστήρα με αναμειγμένο αερό προπάνιο της εταιρείας είναι 500mm μακρύ.

Θερμοκρασία φλόγας:Διορθώσιμη σε 450°-950°.

Αέριο καύσης:Προπάνιο καθαρότητας 98% (προετοιμασμένο από τον πελάτη).

Αέριο υποστήριξης καύσης:Συμπυκνωμένος αέρας (η πίεση του αέρα πρέπει να φτάνει πάνω από 10Mb) που παρέχεται από τον πελάτη.

Σύστημα ανίχνευσης θερμοκρασίας:Εισαγόμενο θερμοσύνδεσμο τύπου Κ από ανοξείδωτο χάλυβα (το υλικό έχει αντοχή θερμοκρασίας άνω των 1100°).

Πύλη αέρα:20-200 λίτρα/δευτερόλεπτο

Πληροφορίες για την παροχή προπανίου:2.5-25L/min.

Συσκευή ανάφλεξης:αυτόματη ανάφλεξη.

Όταν ολοκληρωθεί η δοκιμή, ο ισχυρός ανεμιστήρας εξάτμισης μπορεί να εξαλείψει τα καυσαέρια από το κουτί σε σύντομο χρονικό διάστημα.

Το σασί υιοθετεί διπλά στρώματα διαχωριστικών δομών, με βαμβάκι υψηλής θερμοκρασίας στο μέσον, το οποίο μειώνει αποτελεσματικά τη θερμοκρασία του εξωτερικού τοίχου κατά τη διάρκεια της δοκιμής < 45°

Απαιτήσεις τροφοδοσίας:AC380 (± 10%) V/50HZ.

Επιτρεπόμενο εύρος διακυμάνσεων τάσης: 380V±10%.

Επιτρεπόμενο εύρος διακυμάνσεων συχνότητας: 50HZ±1%.

Δύναμη λειτουργίας μηχανής:1KW.

Το σύστημα εξάτμισης βρίσκεται στην κορυφή του πλαισίου, το οποίο μπορεί να εκλύει αποτελεσματικά και γρήγορα τα καυσαέρια.Υπάρχουν αρκετές εισόδους αέρα στο κάτω μέρος για να εξασφαλιστεί η περιεκτικότητα σε οξυγόνο στο κουτί κατά τη διάρκεια της δοκιμής, καθιστώντας τα αποτελέσματα των δοκιμών πιο ακριβή.

Στο μπροστινό μέρος της εγκαθίσταται μια πόρτα και στο μπροστινό μέρος της εγκαθίσταται ένα τζάμι από θερμαινόμενο γυαλί, ώστε να μπορεί να παρατηρείται ανά πάσα στιγμή η κατάσταση της δοκιμής.η πόρτα είναι κλειστή για να αποφεύγεται η μόλυνση του εσωτερικού αέρα από επιβλαβείς ουσίες που παράγονται από την καύση.

Σύστημα μέτρησης θερμοκρασίας: 2 θερμό ζεύγη τύπου K είναι εγκατεστημένα στα αριστερά και δεξιά πλάγια 70 mm πάνω από την αναπτήρα και οι δύο κεφαλές θερμό ζεύγη είναι 250 mm μακριά.

Συστατικά, υλικά και λειτουργίες:

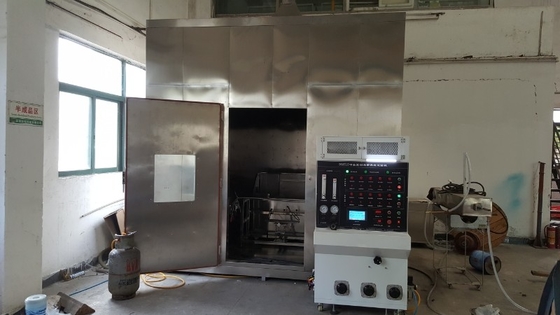

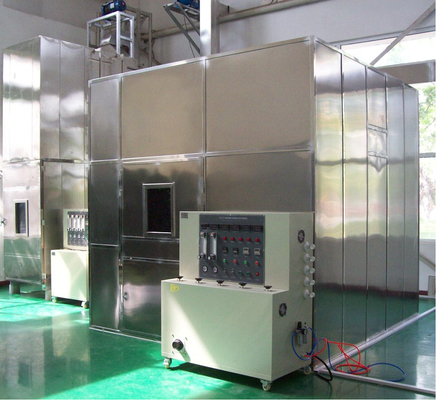

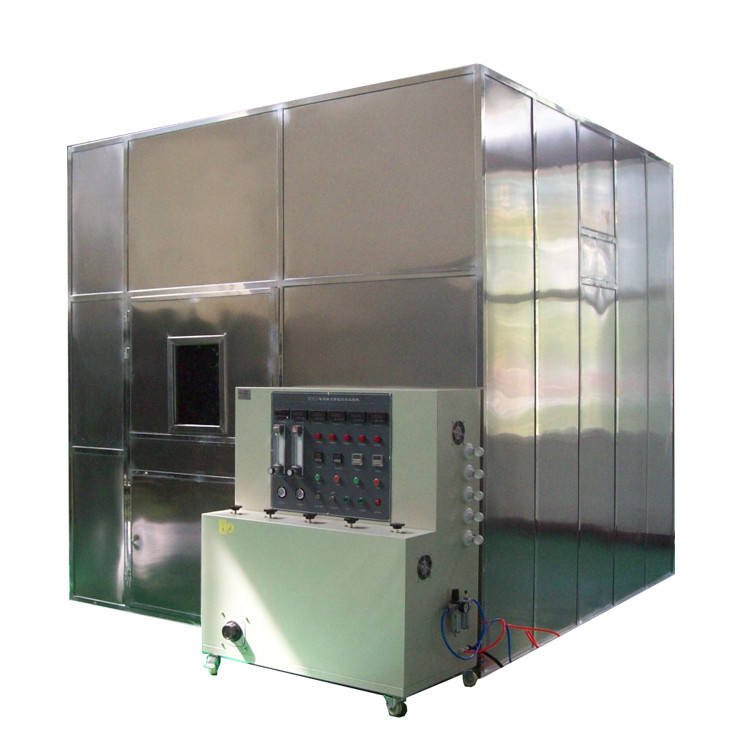

Θάλαμος καύσης: Εσωτερικές διαστάσεις: 3M × 3M × 3M, 27 κυβικά μέτρα συνολικά. (Ο πελάτης μπορεί να προετοιμάσει το δικό του ή μπορούμε να κάνουμε ένα κουτί από ανοξείδωτο χάλυβα)

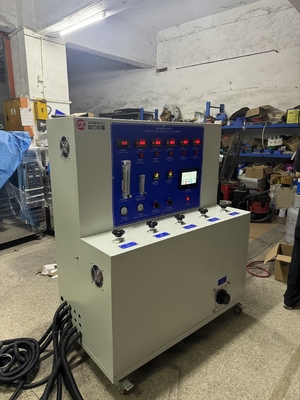

Κεφαλάκι ελέγχου:Το κουτί ελέγχου είναι κατασκευασμένο από πλάκα από ανοξείδωτο χάλυβα, επεξεργασμένο από μηχανήματα CNC και έχει ένα όμορφο σχήμα τόξου.

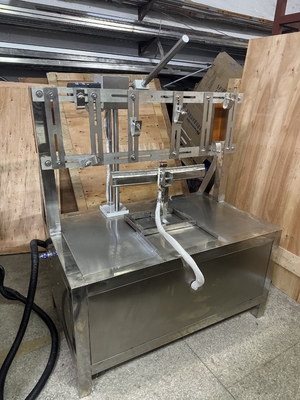

Συσκευή καύσης:Η συσκευή αυτή αποτελείται από 30*30 προφίλ αλουμινίου, το οποίο είναι ελαφρύ, όμορφο, εύκολο στη μετακίνηση και το καθαρισμό.

Σύστημα ελέγχου:

Το σύστημα ελέγχου ρελέ υιοθετείται και όλα τα ηλεκτρονικά εξαρτήματα είναι εγχώριες κορυφαίες μάρκες, οι οποίες μπορούν να εγγυηθούν καλύτερα την απόδοση και την ακρίβεια ανίχνευσης του μηχανήματος.

Συσκευή συνεχούς ανίχνευσης: Κατά τη διάρκεια της δοκιμής, το ρεύμα διέρχεται από όλους τους πυρήνες του καλωδίου,και οι τρεις μονοφασικοί μετασχηματιστές έχουν επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 3A υπό την τάση δοκιμήςΈνα φως συνδέεται σε κάθε καλώδιο στο άλλο άκρο του καλωδίου και ένα ρεύμα σχεδόν 0,25A φορτίζεται στην ονομαστική τάση του καλωδίου.Όταν το δείγμα υποστεί βραχυκύκλωμα/διαταραχή κατά τη διάρκεια της δοκιμής, ένα σήμα είναι έξοδος.

Ο εξοπλισμός διαθέτει τις ακόλουθες διατάξεις προστασίας ασφαλείας: υπερφόρτωση ισχύος, προστασία από βραχυκύκλωμα, προστασία από υπερφόρτωση κυκλώματος ελέγχου.

Περιβαλλοντικές συνθήκες:

Το έδαφος είναι επίπεδο, καλά αεριζόμενο και δεν περιέχει εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη.

Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.

Υπάρχει κατάλληλος χώρος συντήρησης γύρω από τον εξοπλισμό.

Θέρμανση:5°C-30°C

Πίεση αέρα:86 ∙ 106 kPa.

Η τοποθεσία εγκατάστασης του χρήστη απαιτείται για τη διαμόρφωση των διακόπτες αέρα και ισχύος των

αντίστοιχη χωρητικότητα για τον εξοπλισμό και ο διακόπτης αυτός πρέπει να είναι ανεξάρτητος και αφιερωμένος στον εν λόγω εξοπλισμό.

Όταν ο εξοπλισμός δεν λειτουργεί, η θερμοκρασία του περιβάλλοντος πρέπει να διατηρείται εντός των ορίων των +0~45°C και η συσκευή καύσης με δονήσεις πρέπει να τοποθετείται έξω από το κουτί καύσης.
