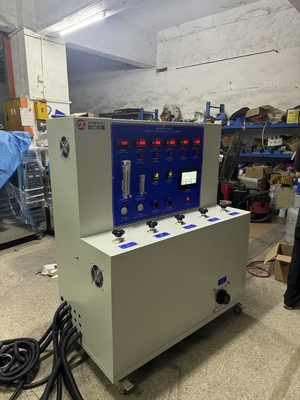

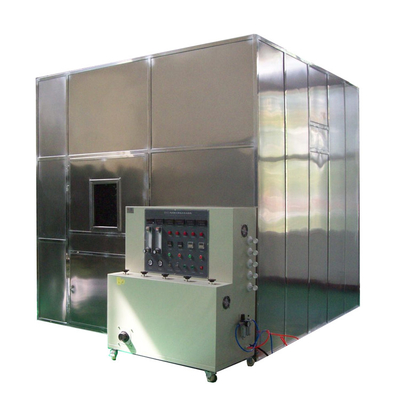

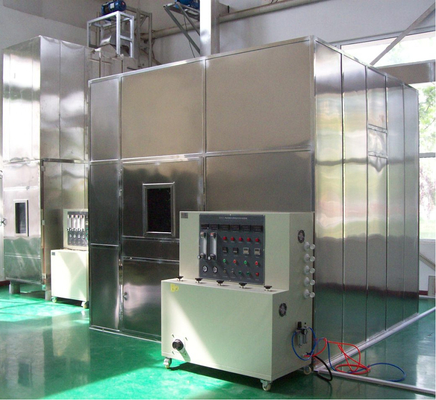

Δοκιμαστής ακεραιότητας κυκλώματος καλωδίου καλωδίου για δοκιμή καλωδίων πολυπυρήνων

Δοκιμαστής ακεραιότητας κυκλώματος καλωδίου καλωδίου για δοκιμή καλωδίου πολυπυρήνων

Τεχνικές παραμέτρους:

1Δοκιμή αντοχής στη φωτιά:(Ο πάγκος δοκιμής αντοχής στη φωτιά περιλαμβάνει τα ακόλουθα μέρη)

1.1 Σύστημα υποστήριξης καλωδίων

1.2 Συστήματα συνεχούς ανίχνευσης

1.3 Πηγή θερμότητας

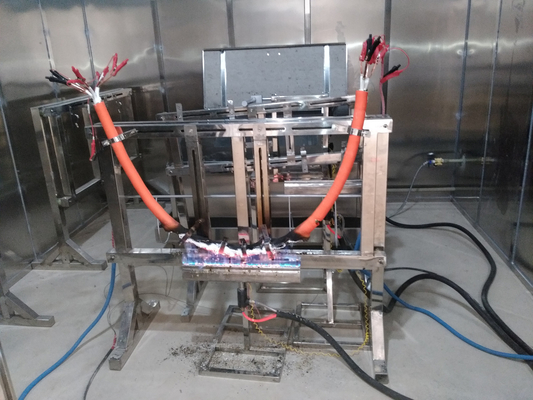

Σύστημα στήριξης καλωδίου: Το καλώδιο στερεώνεται οριζόντια στα δύο άκρα του περιβλήματος καλωδίου με σφιγμό. Το μεσαίο μέρος του καλωδίου στερεώνεται με δύο μεταλλικούς δακτυλίους (300 mm μεταξύ τους),και τα μεταλλικά δαχτυλίδια συνδέονται με τα άλλα μεταλλικά μέρη της συσκευήςΓια μη θωρακισμένα καλώδια με διάμετρο μικρότερο των 10 mm ή για ορισμένα άλλα καλώδια που μετακινούνται σημαντικά κατά τη διάρκεια της δοκιμής, υπάρχουν 3 μεταλλικοί δακτυλικοί,κάθε ένα σταθερό περίπου 150 mm από το αρχικό μεταλλικό δαχτυλίδι.

Συσκευή συνεχούς ανίχνευσης: Κατά τη διάρκεια της δοκιμής, το ρεύμα διέρχεται από όλους τους πυρήνες του καλωδίου,ένας τριφασικός μετασχηματιστής με άστρο ή τρεις μονοφασικοί μετασχηματιστές (ή ένας μονοφασικός μετασχηματιστής εάν η δοκιμή αφορά ένα καλώδιο μονοπυρήνα), και έχει επαρκή χωρητικότητα για να διατηρεί το μέγιστο επιτρεπόμενο ρεύμα διαρροής 3A υπό την τάση δοκιμής.κάθε πυρήνας είναι συνδεδεμένος με μια λάμπα και ένα ρεύμα κοντά στο 0.25A φορτίζεται στην ονομαστική τάση του καλωδίου.

1.3.1 Η θέρμανση είναι ένα σωλήνα 610mm μακρύ καυστήρα αερίουμε βίαιο μεθάνιο και πυκνή φλόγα.

1.3.2 Μέτρηση θερμοκρασίας:Ένα θωρακισμένο θερμόμετρο διαμέτρου 2 mm τοποθετείται κοντά στην είσοδο αέρα, παράλληλα με τον καυστήρα 75 mm πάνω

1.3.3 Δοκιμή θερμοκρασίας φλόγας και χρόνου:(βλέπεBS6387

επίπεδο καύσης)

Σε θερμοκρασία 650 °C ± 40 °C -3 ώρες

Β 750 °C± 40 °C -3 ώρες

C 950°C± 40°C -3 ώρες

S 950°C± 40°C -20 λεπτά

1.3.4 Δείγμα:Το δείγμα είναι ένα τμήμα του τελικού προϊόντος, μήκους τουλάχιστον 1200 mm, με 100 mm κάλυψης και κάλυψης αφαιρεμένα από τις δύο άκρες.Τα καλώδια στα δύο άκρα του καλωδίου πρέπει να συνδέονται σύμφωνα με την ηλεκτρική σύνδεση.

2Δοκιμή αντοχής στο νερό και στη φωτιά: συμπεριλαμβανομένων των ακόλουθων τμημάτων

2.1 Σύστημα υποστήριξης καλωδίων

2.2 Συσκευή συνεχούς ανίχνευσης

2.3 Πηγή θερμότητας

Σύστημα στήριξης καλωδίων: Το καλώδιο συνδέεται με μεταλλικό στήριγμα που αποτελείται από δύο πλακέτες από χάλυβα πλάτους 25 mm και το στήριγμα στερεώνεται με μεταλλικό σφιγκτήρα με απόσταση 200 mm.Το καλώδιο είναι συνδεδεμένο με το στήριγμα και όλα τα μεταλλικά πλαίσια είναι γείωση.

Συστήματα συνεχούς ανίχνευσης: Κατά τη διάρκεια της δοκιμής, το ρεύμα διέρχεται από όλους τους πυρήνες του καλωδίου, τρεις μονοφασικούς μετασχηματιστές,και έχουν επαρκή χωρητικότητα για τη διατήρηση του μέγιστου επιτρεπόμενου ρεύματος διαρροής 3A υπό την τάση δοκιμήςΣτο άλλο άκρο του καλωδίου, κάθε καλώδιο πυρήνα συνδέεται με μια λάμπα και φορτίζεται με ρεύμα περίπου 0,25A στην ονομαστική τάση του καλωδίου.

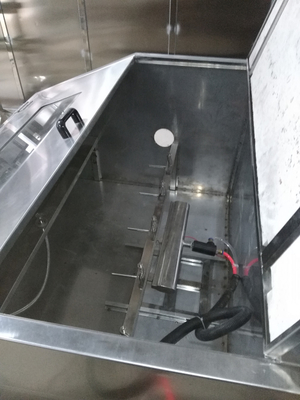

2.3.1 Θέρμανση:Ένας καυστήρας λωρίδας έχει μήκος 400 mm και μπορεί να κάψει ένα δείγμα καλωδίου 400 mm. Το σύνολο καυστήρα μπορεί να ρυθμιστεί ώστε να παρέχει μια φωτεινή φλόγα με θερμοκρασία 650 ° C ± 40 ° C.

2.3.2 Μέτρηση θερμοκρασίας:Ένα θωρακισμένο θερμόμετρο διαμέτρου 2 mm τοποθετείται στην κάτω επιφάνεια του καλωδίου

2.3.3 Θερμοκρασία φλόγας δοκιμής:650°C ± 40°C

2.3.4 Σπρέι νερού:Η πίεση του νερού είναι 250 KPa έως 350 KPa και 0,25 λίτρα ανά τετραγωνικό μέτρο έως 0,25 KPa.30 λίτρα ανά τετραγωνικό μέτρο νερού ψεκάζονται κοντά στο δείγμαΗ ταχύτητα αυτή πρέπει να μετριέται με ένα δίσκο συλλογής, το οποίο έχει αρκετό βάθος για να κάνει τον μακρύ άξονα του παράλληλο με τον άξονα του καλωδίου και να τοποθετηθεί στο κέντρο.Αυτό το δίσκο έχει πλάτος περίπου 100 mm και μήκος περίπου 400 mm (η συσκευή φαίνεται στο παρακάτω σχήμα).
