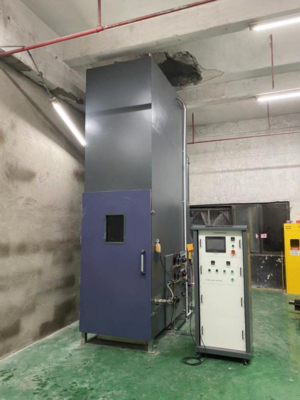

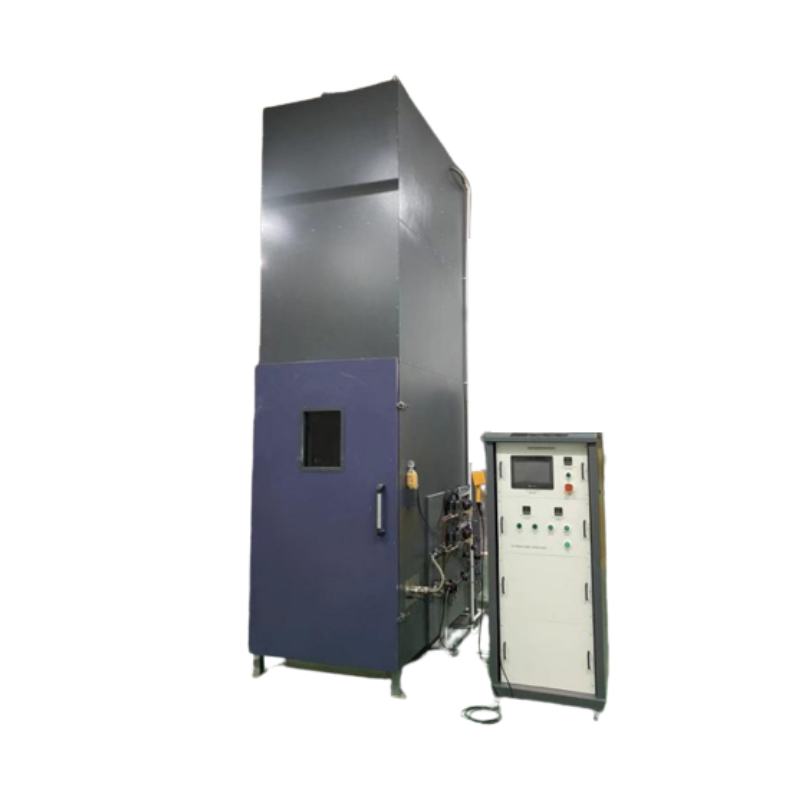

IEC 60332 Δοκιμαστήριο καύσης συσσωματωμένων καλωδίων και καλωδίων

IEC 60332 Δοκιμαστήριο καύσης συσσωματωμένων καλωδίων και καλωδίων

1- Πεδίο εφαρμογής:

1.1 Είναι κατάλληλο για την εκτίμηση και την αξιολόγηση της ικανότητας κάθετα εγκατεστημένων συσσωρευτών καλωδίων και καλωδίων ή οπτικών καλωδίων να αναστέλλουν την κάθετη εξάπλωση φλόγας υπό καθορισμένες συνθήκες.

2- Αντιστοιχεί στο πρότυπο:

2.1 Συμμορφώνεται με την GB/T18380.31-2008, IEC60332-3-10-2000 "Προσθετική δοκιμή πυρκαγιάς καλωδίων και οπτικών καλωδίων Μέρος 31: Ένταξη δοκιμής αναφοράς δοκιμής κατακόρυφης διάχυσης πυρκαγιάς κάθετα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίων".

2.2 συμμορφώνονται με την GB/T18380.32-2008/IEC60332-3-21:2000 "Καλώδια και οπτικά καλώδια υπό συνθήκες φλόγας - Μέρος 32:Δοκιμή κατακόρυφης εξάπλωσης φλόγας κάθετα εγκατεστημένων συσσωματωμένων καλωδίων και καλωδίων κατηγορίας Α F/R";

2.3 συμμορφώνονται με την GB/T18380.33-2008/IEC60332-3-22:2000 "Προσκόπηση πυρκαγιάς καλωδίων και οπτικών καλωδίων Μέρος 33: Πιο κάθετα εγκατεστημένα συρματόσχοινα καλωδίων και καλωδίων, κατηγορία A"

2.4 συμμορφώνονται με τις απαιτήσεις της GB/T18380.35-2008/IEC60332-3-24:2000 "Προσκόπηση πυρκαγιάς καλωδίων και οπτικών καλωδίων Μέρος 35: Πιο κάθετα εγκατεστημένα συρματόσχοινα καλωδίων και καλωδίων, κατηγορία C"·

2.5 συμμορφώνονται με την GB/T18380.36-2008/IEC60332-3-25: 2000 "Προσθετική δοκιμή πυρκαγιάς καλωδίων και οπτικών καλωδίων Μέρος 36: Πιεσμένη δοκιμή διάδοσης φλόγας κατά κατηγορία D για κάθετα τοποθετημένα συρματόσχοινα καλώδια και καλώδια",

3Κύρια παράμετρα:

3.1 Σύνθεση του οργάνου:

Το μηχάνημα χωρίζεται σε τρία μέρη: κουτί καύσης, ηλεκτρικό κουτί ελέγχου, κουτί καθαρισμού ψεκασμού.

3.1.1 Η πύλη εξάτμισης του κιβωτίου καύσης βρίσκεται στην κορυφή του πλαισίου, η οποία μπορεί να εκλύει αποτελεσματικά τα καυσαέρια με ομοιόμορφη ταχύτητα,και υπάρχουν αρκετές τρύπες εισόδου αέρα στο κάτω μέρος για να εξασφαλιστεί η περιεκτικότητα σε οξυγόνο στο κουτί κατά τη διάρκεια της δοκιμής.

3.1.2 Στην κορυφή του κιβωτίου καύσης υπάρχει συσκευή ψεκασμού νερού. Όταν το δείγμα καίγεται για καθορισμένο χρονικό διάστημα (1 ώρα), μπορεί να ενεργοποιηθεί η ισχύς για να σβήσει βίαια τη φλόγα.

3.1.3 Στο μπροστινό μέρος του κιβωτίου καύσης είναι εγκατεστημένη μια πόρτα και υπάρχει ένα ανοιχτό σε υψηλές θερμοκρασίες τζάμι από σκληροποιημένο γυαλί στην πόρτα, το οποίο μπορεί να παρατηρεί την κατάσταση δοκιμής σε εσωτερικό χώρο ανά πάσα στιγμή.

3.2 Τμήμα δοκιμής:

Αυτοεφοδιασμένο κουτί με πλάτος (1000±100) mm, βάθος (2000±100) mm και ύψος (4000±100) mm.Το μπροστινό και το πίσω μέρος και οι δύο πλευρές του δοχείου δοκιμής είναι γεμάτα με θερμομονωτικό μεταλλικό μαλλί με "πολυμετρικές θερμομονωτικές ίνες" (οικιακά υλικά και περιορισμένη στεγανότητα πλήρωσης), δεν μπορεί να εγγυηθεί 0.7W.m-2.K-1 συνθήκες μετάδοσης), το εσωτερικό κουτί πάχος 1,5 mm, 304 # ανοξείδωτο χάλυβα,το εξωτερικό κουτί μπορεί να ψεκαστεί ηλεκτροστατικά με χάλυβα σύμφωνα με τις ανάγκες του πελάτη;

3.2.1 Στο εσωτερικό τοίχωμα του κιβωτίου τοποθετείται διάταξη θερμοσύνδεσης για να επιβεβαιώνεται η εσωτερική θερμοκρασία του κιβωτίου πριν από τη δοκιμή·

3.2.2 Η κουκούλα καπνού τοποθετείται απευθείας πάνω από την έξοδο καπνού του θαλάμου καύσης, 200 mm~400 mm υψηλότερη από την έξοδο καπνού του θαλάμου καύσης,η μακρύτερη πλευρά είναι παράλληλη με τη μακρύτερη πλευρά της εξόδου καπνού, και το ελάχιστο μέγεθος της κάτω επιφάνειας είναι 1500 mm x 1000 mm.

3.2.3 Προστατευτικός μηχανισμός ανάμειξης αέρα και καπνού: Υπάρχει θάλαμος συλλογής καπνού συνδεδεμένος με τον σωλήνα εξάτμισης καπνού πάνω από την καπνιστική καλύβα.αέρας και καπνού Αέρας αναμειγνύοντας βαλβίδα.

3.2.4 Συσκευή εξάτμισης καπνού: όλο το αέριο που παράγεται κατά τη διάρκεια της δοκιμής εξάγεται μέσω του σωλήνα εξάτμισης.η χωρητικότητα εξάτμισης καπνού του συστήματος είναι μεγαλύτερη από 1m3/s

3.2.5 Μηχανισμός τερματισμού της δοκιμής: Εάν το δείγμα δεν μπορεί να αυτοσβήσει μετά την διακοπή της καύσης για μία ώρα, χρησιμοποιείται χειροκίνητος ψεκαστήρας για να σταματήσει η καύση.

3.2.6 Συσκευή καθαρισμού: εξοπλισμένη με όπλο ψεκασμού νερού υψηλής πίεσης για να διευκολύνει τον καθαρισμό του θαλάμου καύσης μετά τη δοκιμή.
