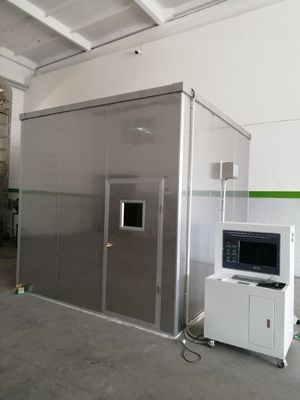

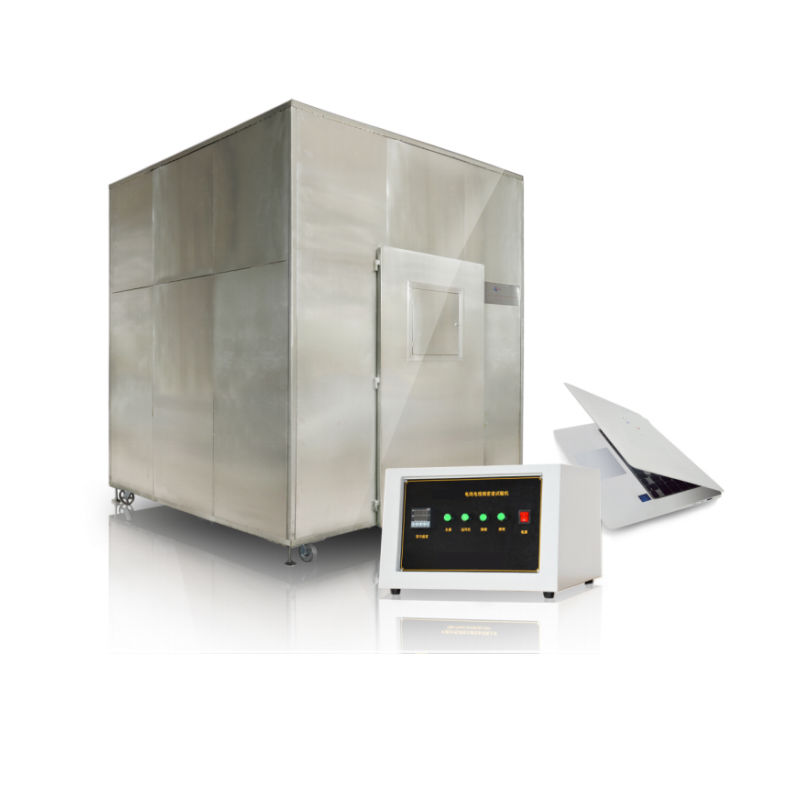

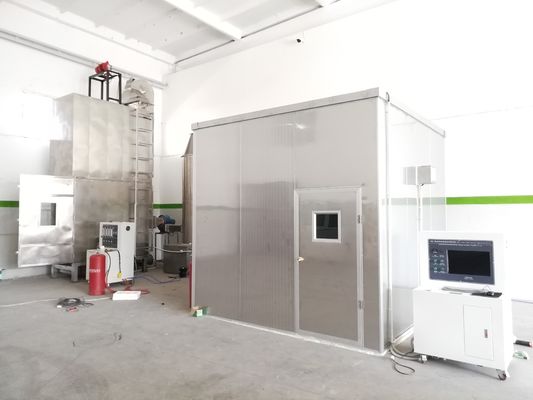

Μηχανή δοκιμής πυκνότητας καπνού καλωδίων και καλωδίων ASTM E622 IEC61034

Μηχανή δοκιμής πυκνότητας καπνού καλωδίων και καλωδίων ASTM E622 IEC61034

1- Πεδίο εφαρμογής:

Χρησιμοποιείται για τον προσδιορισμό της συγκέντρωσης του καπνού που απελευθερώνεται όταν καύονται καλώδια και οπτικά καλώδια υπό συγκεκριμένες συνθήκες.

2- Αντιστοιχεί στο πρότυπο:

Συμμορφώνεται με την GB/T17651.1 ̇2-1998 και την IEC61034-1:1997, IEC61034-2:1997 "Αποφασισμός της πυκνότητας καπνού καλωδίων και οπτικών καλωδίων που καίγονται υπό ειδικές συνθήκες".

3Βασικά χαρακτηριστικά:

3.1 Η μηχανή δοκιμής αυτή έχει σχεδιαστεί σύμφωνα με το μέρος 1 (Επιχείρηση δοκιμής) και το μέρος 2 (Διαδικασίες και απαιτήσεις δοκιμής) του προτύπου GB/T17651.1~2-1998,το φως πυκνότητας καπνού του καλωδίου ή του οπτικού καλωδίου που καίγεται υπό ειδικές συνθήκες Το σύστημα μέτρησης αποτελείται από φωτεινή πηγήΤο φως που παράγεται από την πηγή φωτός περνά από το εργαστήριο πυκνότητας καπνού 3m × 3m × 3m και σχηματίζει μια ομοιόμορφη δέσμη με διάμετρο 1.5m±0Το φωτοκύτταρο τοποθετημένο στο κέντρο της δέσμης ανιχνεύει την ένταση της δέσμης από την πηγή φωτός.Όταν παράγεται μεγάλη ποσότητα καπνού στον θάλαμο καύσης λόγω καύσης καλωδίων ή οπτικών καλωδίωνΗ καπνός απορροφά ένα μέρος της φωτοηλεκτρικής ενέργειας και η ένταση της δέσμης που φτάνει στο φωτοβολταϊκό κύτταρο πυριτίου αποδυναμώνεται.

3.2 Το όργανο αυτό απαιτεί επαγγελματικές γνώσεις μηχανικής, οπτικής και ηλεκτρονικής.σταθερή απόδοση και εύκολη λειτουργίαΈχει μια λειτουργική διεπαφή Windows XP, στυλ LabVIEW, και έναν τέλειο μηχανισμό ασφαλείας.τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο και η τέλεια καμπύλη σχεδιάζεται δυναμικάΤα δεδομένα μπορούν να αποθηκευτούν μόνιμα, να ανακληθούν και να εκτυπωθούν και η έκθεση μπορεί να εκτυπωθεί απευθείας.

4.Ο θάλαμος καύσης:

4.1 Χρησιμοποιείται ανοξείδωτος χάλυβας SUS304 με πάχος 1,5 mm για να στερεώνεται στο τετράγωνο στήριγμα διέλευσης για να σχηματίζεται ολόκληρος ο κυβικός θάλαμος καύσης.

4.2 Εσωτερικές διαστάσεις: L3000*W3000*H3000 ((mm)

4.3 Διαμόρφωση: Υπάρχει ένα γυάλινο παράθυρο παρατήρησης στο μπροστινό μέρος και ένα διαφανές σφραγιστικό παράθυρο στον αντίθετο τοίχο και στις δύο πλευρές, μεγέθους: 100mmx100mm,να επιτρέπεται η διέλευση της δέσμης φωτός της οριζόντιας φωτομετρικής συσκευής, και το ύψος του κέντρου του σφραγιστικού παραθύρου από το έδαφος είναι 2150mm. Υπάρχουν αρκετές οπές εξαερισμού στο κάτω μέρος, οι οπές εξαερισμού είναι 100x500mm (50 τετραγωνικά εκατοστά)

4.4 Η κορυφή είναι εφοδιασμένη με ανεμιστήρα εξάτμισης.

5Οπτικό σύστημα μέτρησης:

5.1 Πηγή φωτός: εισαγόμενο λαμπτήρα χαλογόνου χαλαζίου, ονομαστική ισχύς: 100W, ονομαστική τάση: 12V Ακριβότητα: ±0,01V, ονομαστική φωτεινή ροή: 2000~3000Lm, ονομαστική θερμοκρασία χρώματος: 2800K~3200K,πληρούν τις απαιτήσεις της GB/T17651.15.2Παρέχετε 15 εφεδρικές πηγές φωτός.

5.2 Αποδέκτης: Πρόκειται για φωτοβολταϊκό κύτταρο πυριτίου, το σήμα ενισχύεται από την κάρτα πλατφόρμας και εισάγεται στον υπολογιστή μέσω της κάρτας πλατφόρμας I/O, η οποία πληροί τις απαιτήσεις της GB/T17651.1, και η φασματική απόκριση ταιριάζει με το μετρητή φωτός του Διεθνούς Επιτρόπου Διαφωτισμού (CIE).

5.3 Εγκατάσταση: Εγκατάσταση σε ένα άκρο σωλήνα μήκους 150 και στο άλλο άκρο ένα προστατευτικό παράθυρο από σκόνη.

5.3 Διαπερατότητα φωτός 0% σημαίνει ότι δεν περνά κανένα φως και διαπερατότητα φωτός 100% είναι εντελώς απρόσκοπτη.

5.4 Περιοχή μετρήσιμης διαπερατότητας (0·100) %·

6Η τυποποιημένη πηγή φωτιάς:

6.1 Η πηγή φωτιάς είναι 1,0 λίτρα αλκοόλης: 90% αιθανόλη, 4% μεθανόλη, 6% νερό

6.2 Πλάκα αλκοόλ (πυροβόλο σκάφος): πάχος από ανοξείδωτο χάλυβα 1,0 mm, κάτω επιφάνεια: 210x110 mm, πάνω επιφάνεια: 240x140 mm, ύψος 80 mm.

6.3 Θέση εγκατάστασης: Η απόσταση μεταξύ του δίσκου με το αλκοόλ και του εδάφους είναι 100 mm, ώστε να μπορεί να κυκλοφορεί ο αέρας.

7.Το μείγμα του καπνού:

Χρησιμοποιήστε ένα ανεμιστήρα τραπεζιού για να διανείμει ομοιόμορφα τον καπνό στον θάλαμο καύσης.Ο αέρας φυσάει οριζόντια από ανεμιστήρα κατά τη διάρκεια της δοκιμής.

8.Δοκιμή σε κενό:

Σκοπός είναι η ρύθμιση της θερμοκρασίας στον θάλαμο καύσης ώστε να φθάνει την καθορισμένη θερμοκρασία και η καύση του λαμπτήρα αλκοόλης ώστε η θερμοκρασία του θαλάμου καύσης να φθάνει τους 25±5°C.

9. Μηχανή μέτρησης θερμοκρασίας:

Ένας αισθητήρας θερμοκρασίας είναι εγκατεστημένος στην εσωτερική επιφάνεια της πόρτας σε ύψος 1,5 m από το έδαφος και 0,5 m από τον τοίχο.

10. Να συμμορφώνεται με την εγκεκριμένη δοκιμή καύσης στο τμήμα 10 του GB/T17651.1-1999.

11Μέρος ελέγχου:

11.1 Χρησιμοποιούνται πλάκες υψηλής ακρίβειας και όλα τα εξαρτήματα υψηλής ποιότητας για να εξασφαλίζεται η υψηλής ποιότητας, ταχεία λειτουργία του συστήματος και η προηγμένη του φύση.Η διαδικασία δοκιμής της εισαγόμενης πλακέτας υψηλής ακρίβειας + PID μέθοδος αυτόματου ελέγχου είναι η πιο προηγμένη, ασφαλέστερη, πιο αξιόπιστη και πιο βολική μέθοδο ελέγχου.να κάνει την ανίχνευση πιο γρήγορη και ακριβήΟ υπολογιστής υποδοχής είναι σχεδιασμένος με λογισμικό διαμόρφωσης, το οποίο μπορεί να παράγει αυτόματα καμπύλες ελέγχου θερμοκρασίας και να αναφέρει την έξοδο.

11.2 έχει τα πλεονεκτήματα της εύλογης δομής, σταθερή απόδοση, εύκολη λειτουργία, κλπ. υιοθετεί Windows XP λειτουργία διεπαφή, LabVIEW στυλ και τέλειο μηχανισμό ασφαλείας. Κατά τη διάρκεια της δοκιμής,τα αποτελέσματα των μετρήσεων εμφανίζονται σε πραγματικό χρόνο και η τέλεια καμπύλη σχεδιάζεται δυναμικά, και τα δεδομένα μπορούν να αποθηκευτούν μόνιμα, να ανακληθούν και να εκτυπωθούν.

11.3 Ηλεκτρονικός υπολογιστής: ειδικός βιομηχανικός υπολογιστής

11.4 ένα σύνολο λογισμικού, δωρεάν αναβάθμιση για πάντα.

12Περιβαλλοντικές συνθήκες χρήσης:
