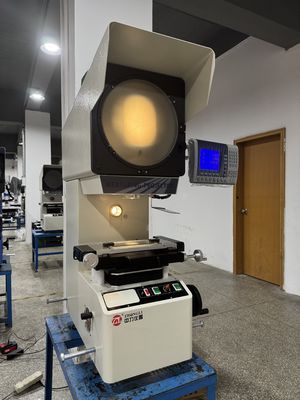

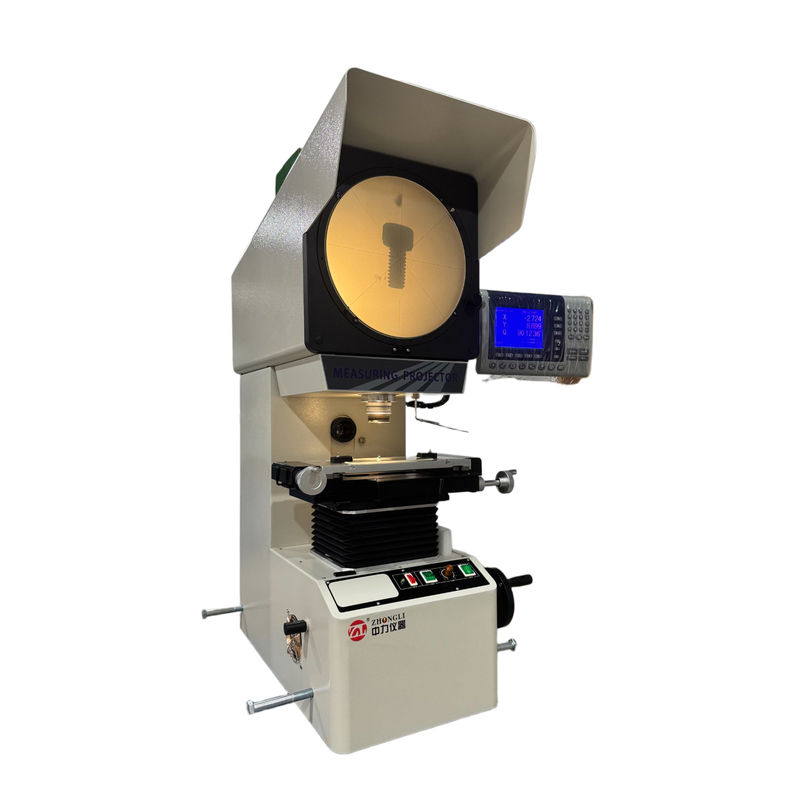

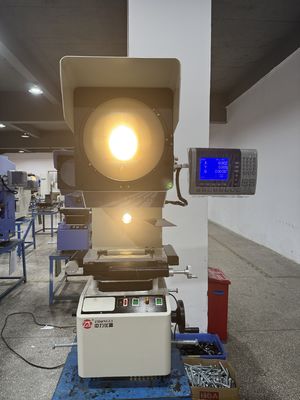

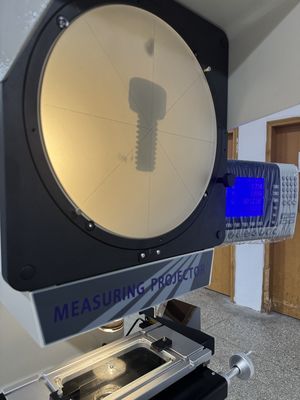

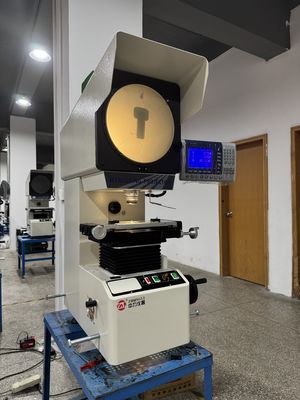

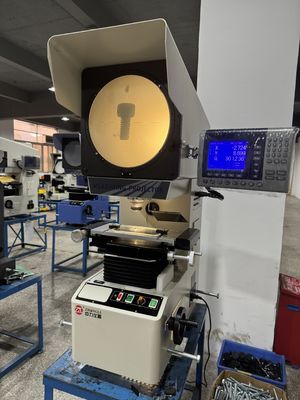

Βόρειος προβολέας Μετρητής δείγματος προβολέας
>>>Αυτό το όργανο είναι ένας κατακόρυφος προβολέας που αναπτύχθηκε από την εταιρεία μας και διαθέτει τα ακόλουθα χαρακτηριστικά:
Ο ψηφιακός προβολέας μέτρησης σειράς ZL-1500 είναι ένα ακριβές, υψηλής απόδοσης όργανο μέτρησης που ενσωματώνει οπτική, μηχανική και ηλεκτρονική.Χρησιμοποιείται ευρέως σε βιομηχανίες όπως οι μηχανές, όργανα, ηλεκτρονική και ελαφριά βιομηχανία, καθώς και σε πανεπιστήμια, ερευνητικά ιδρύματα και τμήματα βαθμονόμησης μετρολογίας.
Αυτό το όργανο μπορεί να μετρήσει αποτελεσματικά τις διαστάσεις του προτύπου και τα σχήματα της επιφάνειας διαφόρων πολύπλοκων αντικειμένων, όπως πρότυπα, τυπωμένα μέρη, καμάρες, νήματα, γρανάζια,και σχηματισμένες κοπτικές μηχανές.
Το οπτικό σύστημα αυτού του προϊόντος είναι υψηλής ποιότητας, με καθαρή απεικόνιση αντικειμένου φακού και ακριβή μεγέθυνση..08%· το σφάλμα ένδειξης συντεταγμένης μέτρησης μπορεί να φθάσει τα (3+L/200) μm. Είναι εξοπλισμένο με ειδικό εκτυπωτή μικρογραφίας και διακόπτη ποδιού, καθιστώντας την έξοδο δεδομένων και τη δειγματοληψία εξαιρετικά βολική.Η εικόνα του εργαστηρίου μπορεί να είναι είτε μια θετική εικόνα ή μια αντιστροφή εικόνα.
Αυτό το όργανο μπορεί να επιθεωρήσει αποτελεσματικά τα περίμετρα και τα σχήματα επιφάνειας διαφόρων πολύπλοκων εργαστηρίων, όπως πρότυπα, τυπωμένα μέρη, καμάρες, βίδες, γρανάζια, σχηματισμό κοπτήρες φρένα και άλλα εργαλεία,εργαλεία κοπής, εξαρτήματα, τερματικά, ρολόγια και διαμάντια.
Έχει ευρύ φάσμα εφαρμογών και χρησιμοποιείται ευρέως σε βιομηχανίες όπως μηχανήματα, καλούπια, όργανα, ηλεκτρονικά και ελαφριά βιομηχανία.Είναι μια απαραίτητη μετρολογική συσκευή βαθμονόμησης για τα μετρολογικά εργαστήρια και τα εργαστήρια παραγωγής.
Ακρίβεια μέτρησης με όργανο: (3 + L/200) μm
Ψηφιακή ανάλυση οθόνης συντεταγμένων X, Y: 0,0005 mm
Σύστημα επεξεργασίας δεδομένων: πολυλειτουργικό σύστημα επεξεργασίας δεδομένων DP100, με πλήρη οθόνη κινέζικης γλώσσας, ικανό για δειγματοληψία σε πολλά σημεία, περιστροφή συντεταγμένων, ανίχνευση σημείων, γραμμών, αποστάσεων και γωνιών,Έκδοση δεδομένων RS-232, και εμφάνιση γραφικών μετρήσεων.
Η ανύψωση του άξονα Z αυτού του προβολέα χρησιμοποιεί μέθοδο μεταφοράς σιδηροδρόμου, ενισχύοντας τη σταθερότητα και τη αντοχή του σώματος της μηχανής.Το προβολέα παράγει καθαρές εικόνες με ακριβή αναλογία μεγέθυνσης.
ZL-1509 Τεχνικές παραμέτρους:
| Ονομασία |
Πληροφορίες |
Σημείωση |
| Μέγεθος τραπεζιού από μέταλλο (σε mm) |
340×152 |
|
| Μέγεθος γυάλινου τραπεζιού ((MM) |
196×96 |
|
| Χ χτύπημα (MM) |
150 |
|
| Y Σκλήρυνση ((MM) |
50 |
|
| Δομή Z ((MM) |
100 ((Συμπεριλαμβάνεται η εστίαση) |
|
| Ακριβότητα μέτρησης |
3+L/200 |
|
| Ανάλυση οθόνης X,Y |
0.0005mm |
|
