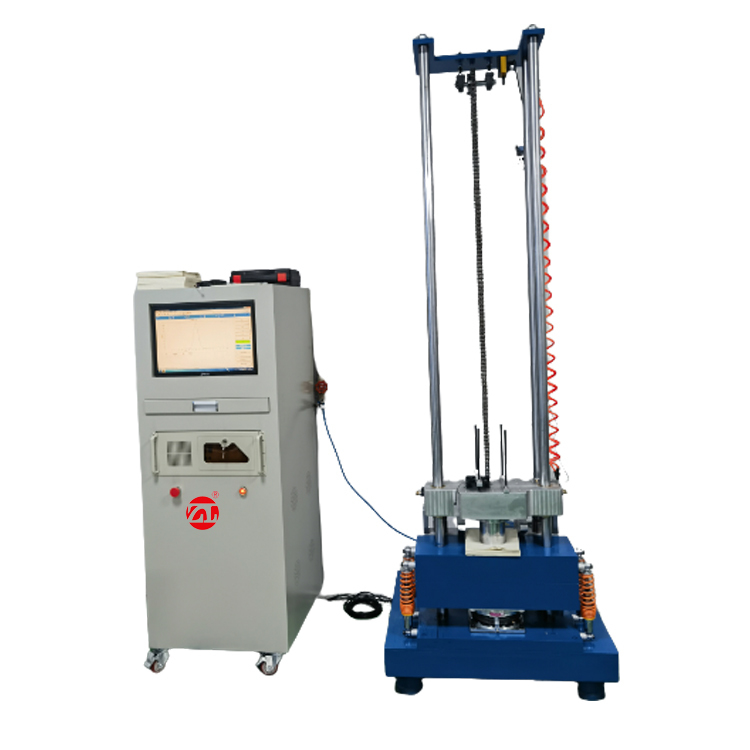

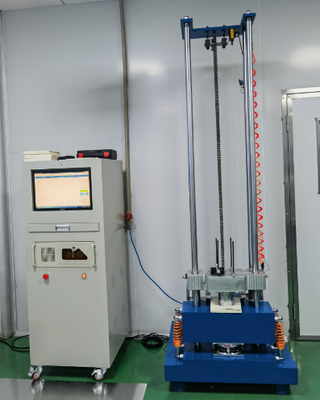

ISO 16750 Σύστημα Δοκιμών Κλονισμού Επιταχυνόμενος Εξοπλισμός Δοκιμών Κλονισμού Μηχανή Δοκιμών Μηχανικού Κλονισμού
Περιγραφή:
Κυρίως κατάλληλο για δοκιμές κρούσης ηλεκτρονικών προϊόντων, αεροδιαστημικής, πλοίων, στρατιωτικών, εξαρτημάτων αυτοκινήτων, μεταφορών και άλλων πεδίων. Μπορεί να χρησιμοποιηθεί με γεννήτρια κυματομορφής για δοκιμή κρούσης ημιτονοειδούς κύματος.
Πληροί τα πρότυπα:
GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E και άλλα πρότυπα δοκιμών.
Τεχνική παράμετρος:
| Εργασιακές πλατφόρμες |
350×350 mm |
| Υλικό επιφάνειας εργασίας |
Κράμα αλουμινίου υψηλής αντοχής, υψηλής ποιότητας |
| Μέγιστο φορτίο |
30kg |
| Μέγιστο εύρος ύψους κρούσης |
1200mm |
| Μέγιστη επιτάχυνση |
20—1500 g |
| Διάρκεια παλμού |
0.5—30ms |
| Μέγεθος μηχανήματος |
1100 × 800 × 2450mm |
| Κ.Β. |
Περίπου 1350 kg |
| Τάση |
AC220V 50Hz |
| Ισχύς |
1.5KW |
| Συστήματα μέτρησης |
| Κανάλια εισόδου |
2 |
| Συχνότητα δειγματοληψίας |
192KHz |
| Μορφή εισόδου |
Τάση, φόρτιση |
| Εύρος τάσης |
-10V--+10V |
| Μέθοδος σύζευξης |
AC,DC,ICP |
| Κυματομορφή κλονισμού |
Ημιτονοειδές |
| Διασύνδεση επικοινωνίας |
USB 2.0 |
| Τυπική υποστήριξη |
Εθνικό Πρότυπο, Εθνικό Στρατιωτικό Πρότυπο, Στρατιωτικό Πρότυπο ΗΠΑ, Πρότυπο που ορίζεται από τον χρήστη |
| Λειτουργικά συστήματα |
Microsoft Windows7/10 |
| Επιταχυνσιόμετρα συστήματος |
| Μέθοδος εξόδου |
Τύπος ηλεκτρικής φόρτισης |
| Ευαισθησία |
3.93pC/g |
| Εύρος συχνοτήτων |
0.5—12KHz |
| Εύρος επιτάχυνσης |
±2500g |
| Περιβάλλον λειτουργίας |
-40~+160℃ |
| Άλλα |
| Παροχή ρεύματος |
Μονοφασικό, 220V±10％ |
| Συμπιεσμένος αέρας |
0.5—0.8Mpa |
| Θερμοκρασία |
RT～40℃ |
| Υγρασία |
25℃＜85RH％ |
Απόδοση εξοπλισμού:

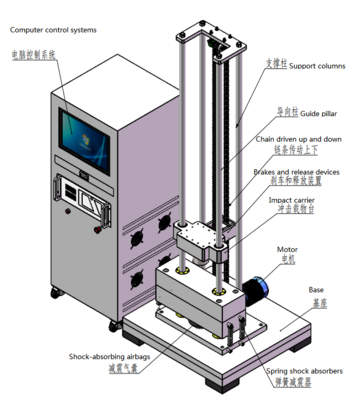

Η κύρια εισαγωγή της μηχανής κρούσης
1. Εργασιακή πλατφόρμα: Εργασιακή πλατφόρμα από κράμα αλουμινίου υψηλής αντοχής.
2. Μηχανισμός ανύψωσης: Η βίδα σφαιρών που κινείται από κινητήρα ανυψώνει την εργασιακή πλατφόρμα.
3. Έλεγχος ύψους ανύψωσης: Το ύψος ανύψωσης μετράται από τη διάταξη οπτοηλεκτρικού κωδικοποιητή που είναι εγκατεστημένη στη βάση, η μέτρηση του οπτοηλεκτρικού κωδικοποιητή έχει υψηλή ακρίβεια, ισχυρή ικανότητα κατά των παρεμβολών και υψηλή αξιοπιστία, η οποία εξασφαλίζει την επαναληψιμότητα της κρούσης.
4. Σύστημα πέδησης: χρησιμοποιώντας πνευματικό φρένο και φρένο ισχυρής τριβής για την αποφυγή δευτερογενούς λειτουργίας πέδησης κρούσης, αποτρέποντας τη δευτερογενή ανάκαμψη
5. Σύστημα απορρόφησης κραδασμών: μειώνει αποτελεσματικά την επίδραση της δοκιμής κρούσης στο έδαφος, ο σχεδιασμός του αυτο-συστήματος απορρόφησης κραδασμών, που αποτελείται από βάση, αποσβεστήρα, αερόσακο.
