Μέτρος γωνίας επαφής Μηχανισμός μέτρησης γωνίας επαφής
Σύνοψη:
γωνία επαφής είναι η γωνία θ μεταξύ της γραμμής αγγίγματος της διεπαφής αέριο-ρευστό στη διασταύρωση της αέριας, υγρής και στερεής φάσης,και η γραμμή αγγίγματος στην υγρή πλευρά και η γραμμή διασταύρωσης στερεού υγρού.

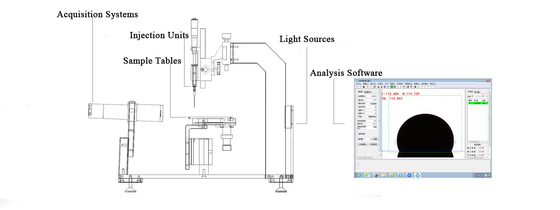

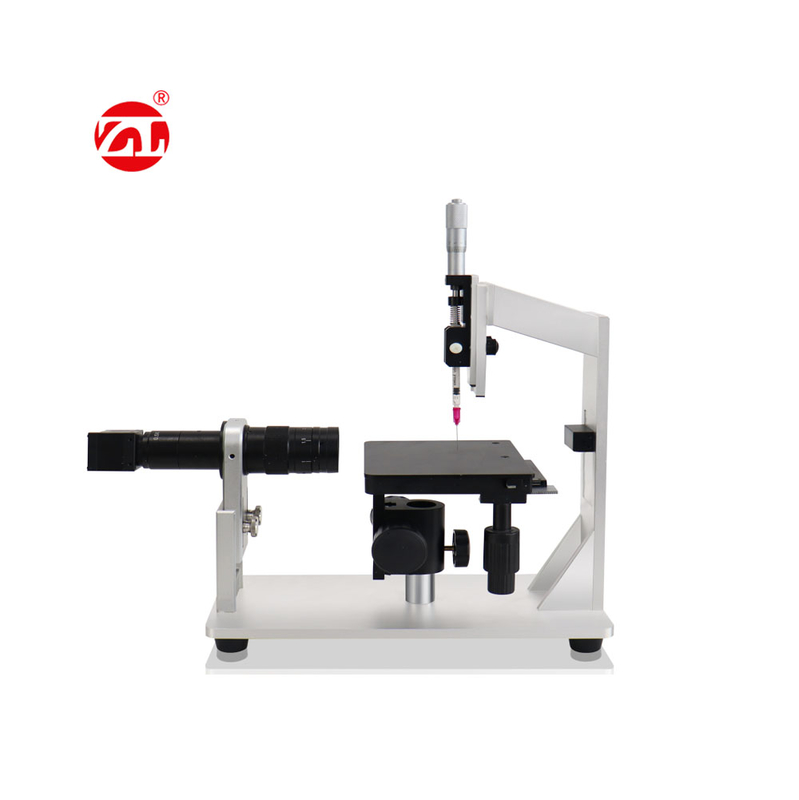

Το ZL-2823A βασικό μετρητή γωνίας επαφής χρησιμοποιεί την αρχή της οπτικής απεικόνισης για τη μέτρηση της γωνίας επαφής της επιφάνειας, της υγρότητας,ενέργεια επιφάνειας και άλλες ιδιότητες του δείγματος μέσω προφίλ εικόνας, η οποία είναι εξαιρετικά οικονομικά αποδοτική και ολοκληρωμένη και μπορεί να ανταποκριθεί στην συμβατική μέτρηση της υγρασίας της επιφάνειας δείγματος.
Εφαρμογή:
Η μέτρηση γωνίας επαφής χρησιμοποιείται σε ένα ευρύ φάσμα βιομηχανιών και έχει γίνει ένα σημαντικό εργαλείο για την αξιολόγηση των ιδιοτήτων της επιφάνειας σε τομείς όπως η κατασκευή κινητών τηλεφώνων,κατασκευή γυαλιού, επεξεργασία επιφανειών, έρευνα υλικών, χημική και χημική μηχανική, κατασκευή ημιαγωγών, επικαλύψεις και μελάνες, ηλεκτρονικά κυκλώματα, υφάσματα και ίνες,και ιατρικές και βιολογικές εφαρμογές.
1- διάχυση, διείσδυση, απορρόφηση και άλλη συμπεριφορά υγρότητας των υγρών σε στερεές επιφάνειες, μέτρηση της στατικής γωνίας επαφής με τη μέθοδο της πτώσης του καθίσματος,
2. μέτρηση της γωνίας προς τα εμπρός, γωνίας προς τα πίσω, υστερέζης γωνίας επαφής, γωνίας κυλίσματος, δυναμικής γωνίας επαφής υλικών σε στερεές επιφάνειες,
3. συνεχής μελέτη σε πραγματικό χρόνο και καταγραφή της διαδικασίας των απορροφικών υλικών, ανάλυση της καμπύλης διακύμανσης γωνίας επαφής με το χρόνο,
4. μετρήσεις γωνίας επαφής διαφόρων ειδικών υλικών, π.χ. σκόνες, καμπυλωτές επιφάνειες, υπερυδροφοβικά/υπερυδροφικά δείγματα·
5- δοκιμή γωνίας επαφής υλικών που βυθίζονται σε υγρά με τη μέθοδο της προσκολλημένης σταγόνας·
6- μέθοδος αιωρούμενης πτώσης για τη μέτρηση της επιφανειακής ενδοεπιφανειακής τάσης και των πολικών και διασκορπιστικών συνιστωσών της για διάφορα υγρά,
7. υπολογισμός της ελεύθερης ενέργειας επιφάνειας (Surface free energy) των στερεών και ανάλυση των πολικών και διασκορπιστικών συστατικών της·
Ανάλυση της προσκόλλησης υγρών σε στερεές επιφάνειες και αξιολόγηση της ομοιογένειας και καθαρότητας των στερεών επιφανειών.
Προδιαγραφές:
| Προδιαγραφές εξοπλισμού |
| Κεντρικό υπολογιστή |
| Μέγεθος |
420 mm ((L) * 150 mm ((W) * 400 mm ((H) |
| Βάρος του κεντρικού υπολογιστή |
3.2 κιλά |
| Ηλεκτρική τροφοδοσία |
| Τετάρτη |
100-240VAC |
| Δύναμη |
20W |
| Συχνότητα |
50/60HZ |
| Χώρος |
| Μέγεθος πλατφόρμας |
130 χιλιοστά × 150 χιλιοστά |
| Μέγιστο δείγμα |
180 mm × ∞ × 30 mm |
| Προσαρμογή πίνακα δείγματος |
Τριδιάστατη χειροκίνητη ρύθμιση (αναβαθμίσιμη σε αυτόματη) |
|
Εγχειριτική ρύθμιση εμπρός και πίσω, 60 χιλιοστών, ακρίβεια 0,1 χιλιοστών
Εγχειρίδιο ρύθμισης αριστεράς/δεξιάς, διαδρομή 35 mm, ακρίβεια 0,1 mm
Εγχειρίδιο ρύθμισης προς τα πάνω και προς τα κάτω, 80mm ταξίδι, 0.1mm ακρίβεια
|
| Συστήματα κάμερας |
| Μέγιστη εικόνα |
3000 ((H) × 2000 ((V)
|
| Μέγιστη ταχύτητα καρέ |
70fps |
| Αισθητήρας |
SONY 1/1.8" |
| Διάστημα |
Μαύρο και λευκό/χρωματικό |
| Επενδυτική αξία |
Τάγμα |
| Δείξτε πλάτος γραμμής |
Τάγμα |
| Χρόνος έκθεσης |
Τάγμα |
| Ηλεκτρική τροφοδοσία |
5 Διασύνδεση USB VDC |
| Μεταφορά |
USB3 Vision |

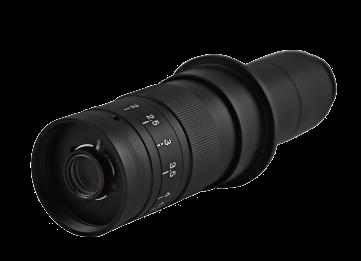

| Κεφαλή μικροσκοπίου |
| Εστιακό μήκος |
100 χιλιοστά |
| Μεγέθυνση |
8x |
| Κλίμακα ανάλυσης |
6·12um |

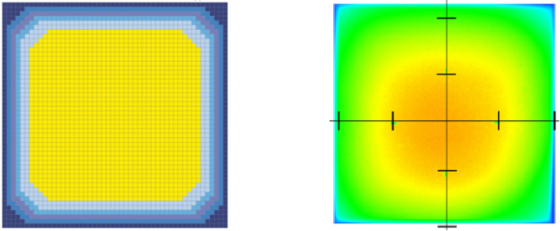

| Πηγή φωτός |
| Τύπος |
Ενιαίο μήκος κύματος βιομηχανικό LED (ψυχρό φως) |
| Διάστημα κύματος |
460nm |
| Φωτεινό πεδίο |
40 χιλιοστά × 20 χιλιοστά |
| Ζωή |
50000 ώρες |
