Γεωσυνθετικό κατακόρυφο διάμετρο ISO 11058 ASTM D4491 EN ISO 10776

Γεωσυνθετικό κατακόρυφο διάμετρο με πρότυπο ISO 11058 ASTM D4491 EN ISO 10776 ASTM D4716

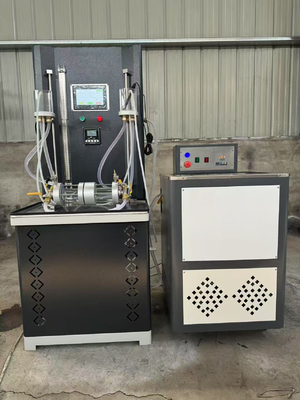

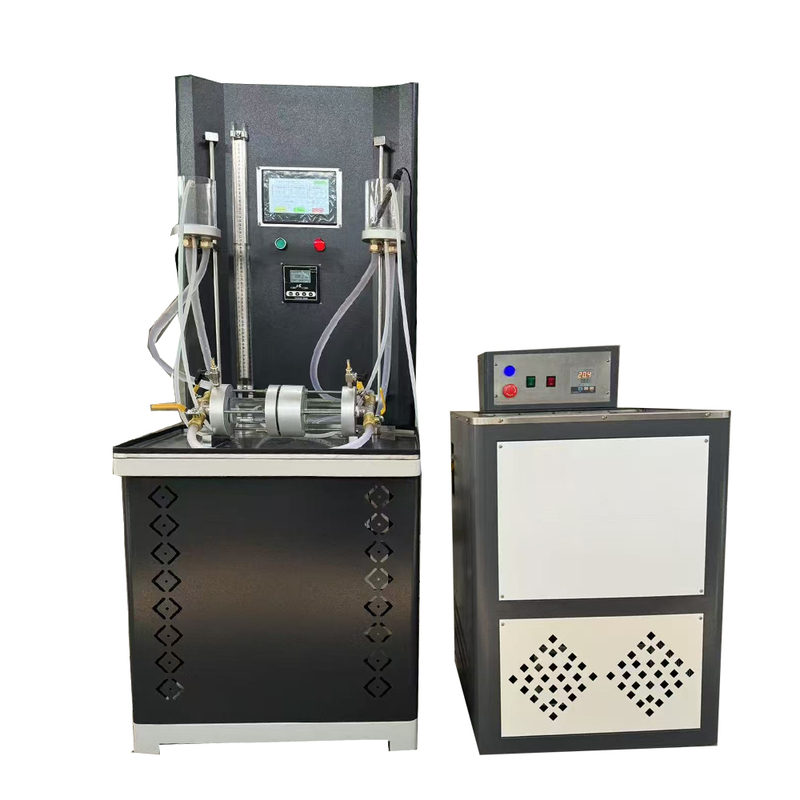

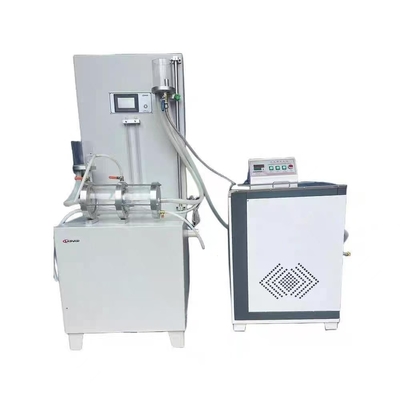

The geotextile vertical permeability testing instrument is a horizontal constant-head testing instrument designed and manufactured in accordance with the latest national standard GB/T15789-2005 and the newly released "Highway Engineering Geotextile Test Procedures" by the Ministry of Transport (JTG E50-2006)Είναι κατάλληλο για τη διενέργεια δοκιμών κατακόρυφης διαπερατότητας σε διάφορα γεωτεξιδικά υφάσματα και σύνθετα υφασμένα υφάσματα με ιδιότητες διαπερατότητας κάτω από σταθερή κεφαλή νερού.Ο εθνικός αριθμός πιστοποιητικού πνευματικής ιδιοκτησίας λογισμικού υπολογιστή για τον δοκιμαστή κατακόρυφης διαπερατότητας γεωτεξτύλων: Μηχανοκίνητο δικαίωμα πνευματικής ιδιοκτησίας αριθ. 2452896.

Σχετικά πρότυπα:GB/T15789-2005 Μέθοδος Α JTG E50-2006 T114-2006 Πάνω από κάθετη δοκιμή επιδόσεων (μέθοδος σταθερής κεφαλής νερού)

Σύνοψη αρχών:Η ταχύτητα ροής (σε mm/s) του νερού που ρέει κάθετα στην επιφάνεια του γεωτεξτύλου υπό μονάδα υδραυλικής κλίσης.

Χαρακτηριστικό του οργάνου:
1Αυτό το μηχάνημα είναι εξοπλισμένο με ένα σύστημα υψηλής ευκρίνειας 7,8 ιντσών με χρωματική οθόνη αφής και μια διεπαφή χειρισμού με κινέζικο μενού.

2Η συσκευή δοκιμής είναι κατασκευασμένη από υψηλής ποιότητας κράμα αλουμινίου, το οποίο είναι ανθεκτικό στη διάβρωση, εύκολο στο καθαρισμό και κομψό.

3Χρησιμοποιείται διαφανής οργανικός γυάλινος θάλαμος δοκιμής για την αποτροπή της εισόδου των ψεκασμάτων νερού και της σκόνης.

4- υιοθετείται η αμερικανική διαδικασία χρωματισμού σε σκόνη και ηλεκτροστατική χρώση DuPont, η οποία στεγνώνεται σε υψηλή θερμοκρασία 200 °C και δεν εξασθενεί.

5Μέθοδος συμπίεσης δείγματος: οριζόντια ροή, το δείγμα τοποθετείται στο νερό και το δείγμα κρατείται με μια ράβδο δύναμης.

6Η ποσότητα της διαπερατότητας του νερού και ο όγκος συλλογής μετριέται με τη χρήση ενός βαθμολογημένου κυλίνδρου και εμφανίζεται με κλίμακες υψηλής ευκρίνειας.

7Ολόκληρη η μηχανή δεν διαθέτει εκτεθειμένους πλαστικούς σωλήνες.

8Η ψηφιακή ρύθμιση της διαφοράς της κεφαλής νερού, αυτόματη τοποθέτηση και υψηλή ακρίβεια.

Τεχνική παράμετρος:

1Οθόνη: 7,8 ιντσών πραγματική χρωματική οθόνη αφής, με κινέζικη λειτουργία μενού

2- Ψηφιακό εύρος αισθητήρα μέτρησης επιπέδου νερού: 0 - 500 mm

3Η ανάλυση του αισθητήρα: 0.01mm

4Πεδίο ρύθμισης της κεφαλής νερού: 0 - 250 mm

5. Εσωτερική διάμετρος κυλίνδρου συμπίεσης: Φ50 ± 0,1 mm

6Μέθοδος διατήρησης δείγματος: Οριζόντια ροή, δείγμα στο νερό, σφίξιμο με ράβδο πίεσης για το δείγμα

7Πειραματικό θάλαμο: Πλήρως διαφανές οργανικό γυάλινο θάλαμο δοκιμής, μηδενική σύνδεση σωλήνων, αποτρέποντας αποτελεσματικά το σχηματισμό φυσαλίδων

8- Ρυθμισμός της κεφαλής νερού: ψηφιακή ρύθμιση της διαφοράς κεφαλής νερού, αυτόματη τοποθέτηση, με ακρίβεια έως 0,02 mm

9Χρονομετρητής: 0 - 999s (ακρίβεια 0,1s)

10- Πεδίο θερμόμετρου: 0 - 99°C (ακρίβεια 0,1°C)

11Κύλινδρο μέτρησης: 1000 ml (ακρίβεια 10 ml)

12Η παροχή ενέργειας: AC 220V ± 10% 50Hz

13Συνολική εμφάνιση του οργάνου: 800 × 650 × 1900 (mm)

14Βάρος: 150 κιλά.
