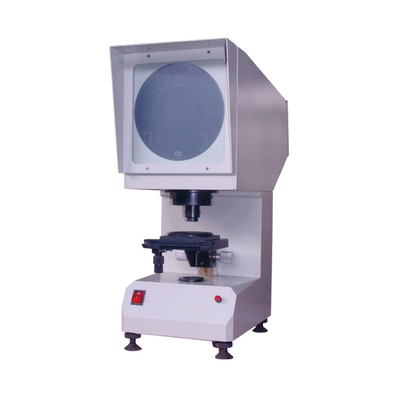

Προβολέας προφίλ U / V Notch με οθόνη προβολής 200 × 200 mm και διάμεσο οριζόντιο πάγκο ανύψωσης

Προβολέας ανίχνευσης δείγμας πρόσκρουσης Προβολέας προφίλ διαχωρισμού U/V Προβολέας μέτρησης δείγματος Προβολέας

Περιγραφή των επιδόσεων:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodΤο όργανο αυτό χρησιμοποιεί τη μέθοδο της οπτικής προβολής για να μεγεθύνει και να προβάλλει το περίγραμμα της μετρούμενης δείγματος κρούσης με V ή U σχήμα εγκοπής στην οθόνη προβολής.και να το συγκρίνουν με το πρότυπο διάγραμμα δείγματος του δείγματος πρόσκρουσης με V και U σχήμα διαχωρισμού στην οθόνη προβολής για να καθορίσουν εάν το ανιχνευμένο δείγμα πρόσκρουσης με διαχωρισμό είναι κατάλληλοΤα πλεονεκτήματα του είναι η απλή λειτουργία, η διαισθητική επιθεώρηση και η υψηλή απόδοση.

Βασικοί τεχνικοί δείκτες:

1Διάμετρος οθόνης προβολής: 200×200 mm

2. Μέγεθος του τραπεζιού:Μέγεθος τετραγωνικού τραπεζιού: 110×125mm,Διάμετρο τετραγωνικού τραπεζιού: 90mm,Διάμετρο γυαλιού του τραπεζιού: 70mm

3Ο δρόμος του τραπεζιού εργασίας: μήκους: ±10 mm, οριζόντια: ±10 mm, ανύψωση: ±12 mm

4Πεδίο περιστροφής του τραπεζιού εργασίας: 0°360°

5Μεγέθυνση οργάνου: 50X

Μεγέθυνση φακού: 2,5X

Μεγέθυνση αντικειμένου προβολής: 20x

6Πηγή φωτός (λαμπτήρα αλογόνου βολφραμίου): 12V 100W

7Ηλεκτρική τροφοδοσία: 220V 50Hz

8Μέγεθος: 515 × 224 × 603 mm

9Βάρος: 20 κιλά

Διαμόρφωση του κύριου εξοπλισμού:

Κύρια μονάδα προβολέα - μία μονάδα

Κουμπιά ρύθμισης βάσης - τέσσερα κομμάτια

Καλώδιο ρεύματος - ένα κομμάτι

Λαμπτήρες αλογονίων - δύο κομμάτια

Πλάκα γυαλιού - ένα κομμάτι
