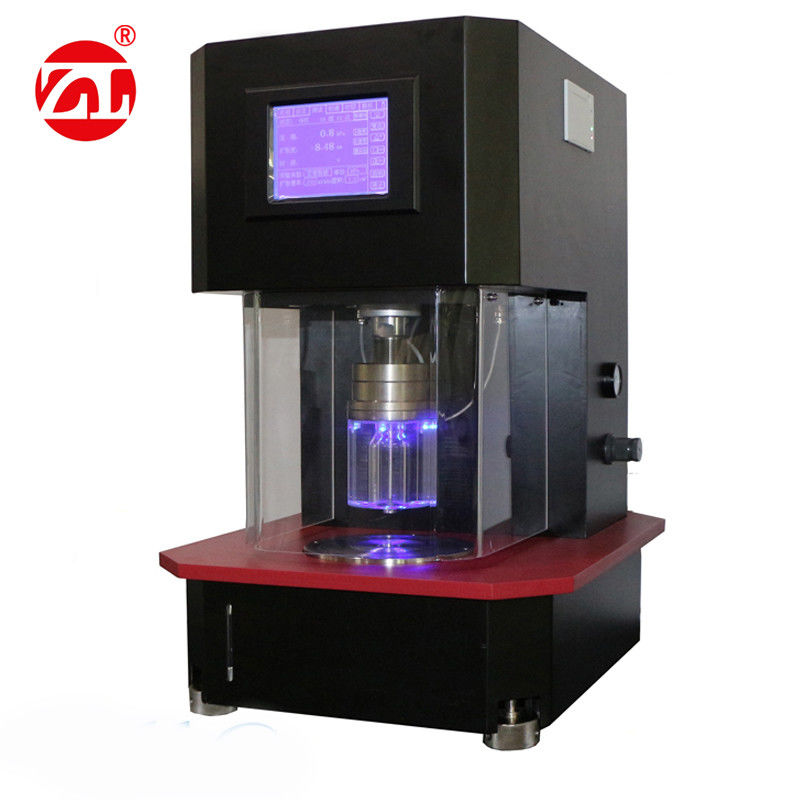

YG032E πνευματικός ελεγχόμενος αυτόματος υδραυλικός ελεγκτής Diaphram

YG032E πνευματικός ελεγχόμενος αυτόματος υδραυλικός ελεγκτής Diaphram

ΕΙΣΑΓΩΓΗ

Τα υφαντικά υφάσματα που δεν έχουν καμία ιδιαίτερη κατεύθυνση δεν μπορούν να εξεταστούν τη δύναμή του στους εκτατούς ελεγκτές μια multidirectional δύναμη που παράγεται από την υδροστατική πίεση εφαρμόζεται στο ύφασμα για να ελέγξει τη δύναμη αυτή

το ύφασμα, αυτό το φαινόμενο καλείται δύναμη testing.YG032E έκρηξης που ο αυτόματος υδραυλικός ελεγκτής Diaphram σχεδιάζεται ειδικά για να εκτελέσει τη δοκιμή δύναμης έκρηξης τα υφάσματα, με τον πνευματικό έλεγχο. Μπορεί επίσης να χρησιμοποιηθεί για το δέρμα, το έγγραφο & η κάρτα επιβιβάζονται κ.λπ.

ΧΡΗΣΗ

Για να καθορίσουν τη δύναμη και distension έκρηξης στην έκρηξη των υφαμένων και πλεκτών υφασμάτων καθώς επίσης και των τεχνικών κλωστοϋφαντουργικών προϊόντων, non-wovens, σύνδεσαν τα υφάσματα, τα πλαστικά, το δέρμα (τεχνητά και φυσικά) και το χαρτόνι.

ΕΞΕΤΑΣΤΙΚΑ ΠΡΟΤΥΠΑ

ASTM Δ 3786 τυποποιημένη μέθοδος δοκιμής για την υδραυλική δύναμη έκρηξης των υφαντικών υφασμάτων

Μέθοδος ελεγκτών δύναμης έκρηξης διαφραγμάτων

Προσδιορισμός των BS 4768 της δύναμης έκρηξης και Distension έκρηξης

Κλωστοϋφαντουργικά προϊόντα του ISO 13938-1 - ιδιότητες των υφασμάτων, της υδραυλικής μεθόδου για τον προσδιορισμό της δύναμης έκρηξης και distension έκρηξης

Έγγραφο του ISO 2758 - προσδιορισμός της δύναμης έκρηξης

Πίνακας του ISO 2759 - προσδιορισμός της δύναμης έκρηξης

Λάστιχο του ISO 3303 - ή πλαστικοποιημένα υφάσματα - προσδιορισμός της δύναμης έκρηξης - υδραυλική μέθοδος

WSP 030.1.R 3(12), BS 3424 (PT6), ERT 80-4-20, ΤΟ EN 12332-2, IWS TM 29, ASTM D751, JIS Λ-1018

ΔΙΑΔΙΚΑΣΙΑ ΔΟΚΙΜΗΣ

Ο ελεγκτής έκρηξης σχεδιάζεται για τη μέτρηση της δύναμης έκρηξης των υλικών υφάσματος που υποβάλλονται σε μια αυξανόμενη υδροστατική πίεση. Αυτή η πίεση εφαρμόζεται σε μια κυκλική περιοχή του δείγματος μέσω ενός ελαστικού διαφράγματος. Το δείγμα σταθερά γύρω από την άκρη αυτής της κυκλικής περιοχής μια πνευματική συσκευή στερέωσης. Όταν η πίεση εφαρμόζεται, το δείγμα παραμορφώνει μαζί με το διάφραγμα. Η δύναμη έκρηξης αντιστοιχεί στη μέγιστη πίεση που υποστηρίζεται από το δείγμα πριν από την αποτυχία. Ίδια, στην αρχή με τη multi-directional εκτατή δοκιμή, μέθοδος έκρηξης σφαιρών για τα υφάσματα, αυτή η μέτρηση είναι ανεξάρτητη από την τέμνουσα κατεύθυνση του δείγματος (μηχανή ή σταυρός) δεδομένου ότι η αποτυχία εμφανίζεται φυσικά στη λιγότερη κατεύθυνση αντίστασης.

Διαδικασία:

• Το δείγμα υφάσματος στερεώνεται πέρα από το λαστιχένιο διάφραγμα.
• Η πίεση στο ρευστό αυξάνεται σε ένα τέτοιο ποσοστό που το δείγμα εκρήγνυται μέσα σε 20 ± 3 SEC. (P1).
• Το ύψος (επέκταση) του διαφράγματος σημειώνεται.
• Μια άλλη δοκιμή πραγματοποιείται χωρίς ένα δείγμα.
• Η πίεση να γίνει αυτό σημειώνεται και αφαιρείται έπειτα από την προηγούμενη ανάγνωση.
• (P1 - P2) είναι η πραγματική δύναμη έκρηξης του δείγματος

ΕΜΦΑΝΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

1.Touch επιτροπή οθόνης για μια απλή και διαισθητική χρήση του οργάνου.

2.Pneumatic η χρησιμοποιημένη στερέωση εξασφαλίζει επαναλαμβανόμενο αποτέλεσμα της δοκιμής.

3.Automatic κύκλος δοκιμής με το σπάσιμο της ανίχνευσης και της αυτόματος-επιστροφής στην αρχική θέση δοκιμής.

4.Smooth κατασκευασμένα ακρίβεια συστατικά για την άριστη απόδοση.

5.Safety η προστασία γύρω από την περιοχή μέτρησης και τη φωτισμένη περιοχή εξέτασης μπορεί εύκολα να δει τις δοκιμές υπό εξέλιξη.

6.Test μέθοδοι: Σταθερό ποσοστό - σταθερή πίεση - σταθερό Distension – συγχρονισμός

7.Maximum distension ύψος 75mm.

8.Equipped με το διαγώνιο τρόπο για να δείξει τη δύναμη του λαστιχένιου διαφράγματος κατά την διάρκεια του καθορισμού της αληθινής αξίας της δύναμης έκρηξης του δείγματος.

9.Glycerol κατάστημα κατάθεσης 200 ικανότητας των CC, που διευκολύνει έναν εύκολο αγωγό του αέρα από το σύστημα.

10.PC & σύνδεση ΕΚΤΥΠΩΤΩΝ.

11.Supplied με τα πιστοποιητικά βαθμολόγησης & επιθεώρησης.

ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ

1.Areas της εφαρμογής: Κλωστοϋφαντουργικά προϊόντα: Πλεκτή και υφαμένη ενδυμασία, τεχνικά κλωστοϋφαντουργικά προϊόντα

Nonwovens: Υγρός σκουπίζει, χειρουργικές εσθήτες/μάσκες

Πλαστικά: Συσκευασία τροφίμων, σκάφη της γραμμής δοχείων, σάκοι και διάφορα πλαστικά προϊόντα

Ιατρικός: Μπαλώματα οργάνων, μπαλώματα κηλών, σάλτσες πληγών, ζωικό δέρμα

Έγγραφο: Έγγραφο κουζινών, ιστός τουαλετών, άλλα προϊόντα εγγράφου

2.Pressure σειρά μέτρησης: Yg032e-2, 2000kPa, L/C: 1kPa

Yg032e-10, 10000kPa, L/C: 3kPa

3.Distension σειρά μέτρησης: Μέχρι 75 ± 0,02 χιλ.

4.Measuring περιοχές: 7.3cm ² (Ø 30.5mm), 50cm ² (Ø 79.8mm)

Προαιρετικός: 7.1cm ² (Ø30.1mm), 7.55cm ² (Ø31mm), 7.8cm ² (Ø31.5mm), 10cm ² (Ø35.7mm), 100cm ² (Ø113mm)

5.Unit της μέτρησης: kPa - kgf/cm ² - mmHg - lb/in ² - ATM

6.Test μέθοδοι: Σταθερό ποσοστό - σταθερή πίεση - σταθερό Distension – συγχρονισμός

7.Hydraulic ποσοστό συστημάτων ροής (διευθετήσιμης): 20-600mL/min

8.Hydraulic πετρέλαιο: Γλυκερίνη 85%, αποσταγμένο νερό 15%

9.Safety αισθητήρας: Πέρα από την αυτόματος-στάση κλίμακας

10.Diaphragm λαστιχένιος παχύς: ≤ 2 χιλ.

11.Data λιμένας: RS232 λιμένας για τη σύνδεση εκτυπωτών και συνδετήρας 3 καρφιτσών μίνι-DIN για το PC.

12.Dimensions: 550 X 450 X 700 χιλ.

13.Power ανεφοδιασμός: 220V, 50Hz ή 110V, 60Hz

14.Air απαιτήσεις: 600-800kPa

15.Weight: 125 κλ

ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ ΤΟ ΟΡΓΑΝΟ
